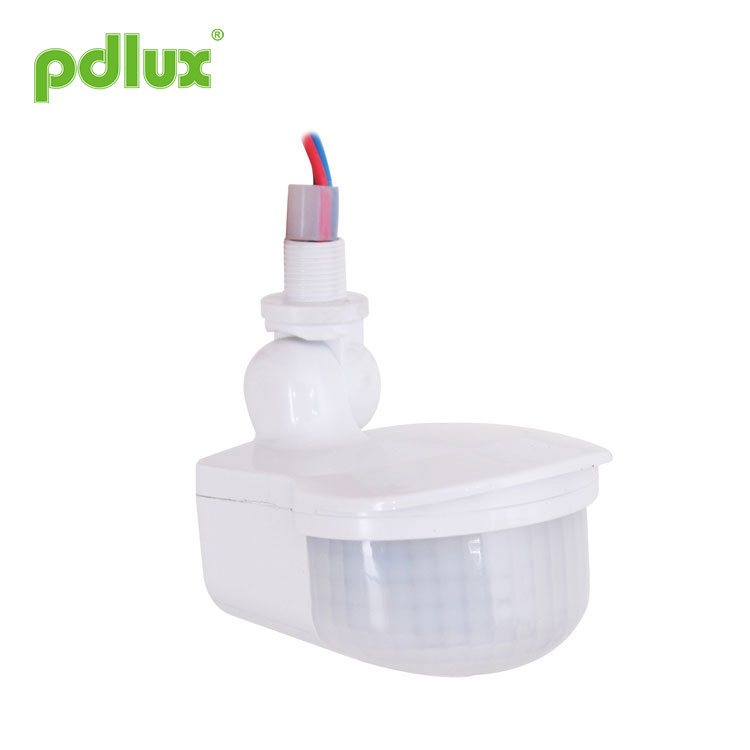

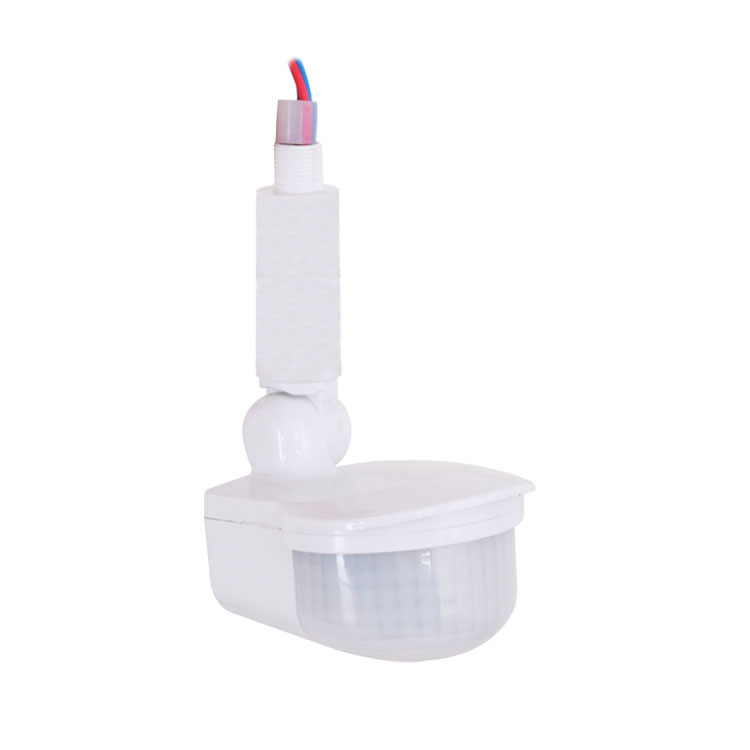

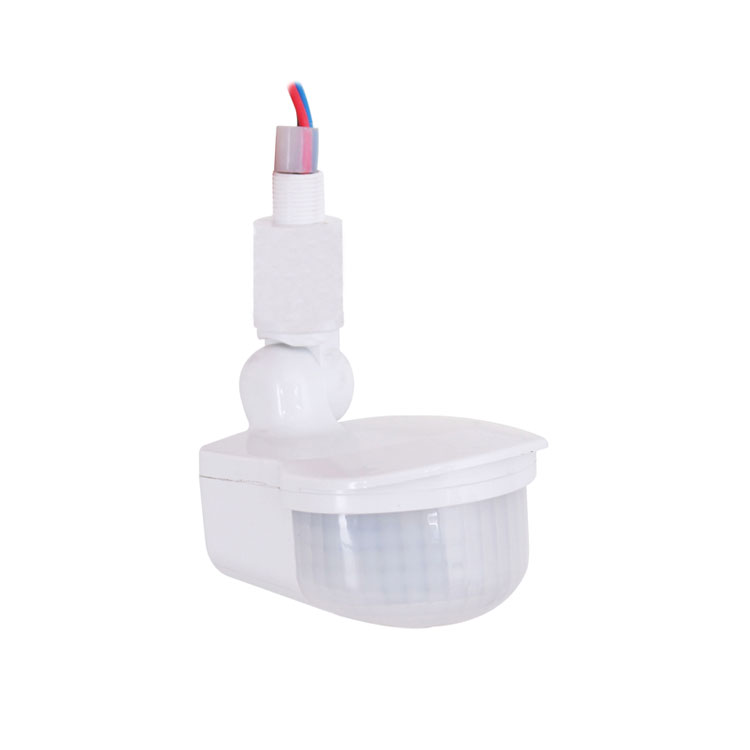

Sensor Inframerah Kalis Air IP65

Arahan Sensor Inframerah PD-PIR152

Ringkasan

IP65 Waterproof Infrared Sensor adalah suis sensor PIR, menggunakan tenaga inframerah dari manusia sebagai sumber isyarat kawalan dan menentukan cahaya yang perlu berfungsi atau tidak, dan mengawal lampu hidup dan mati secara automatik. Apabila seseorang memasuki pengesanan yang diajukan dan memicu sensor untuk berfungsi, lampu menyala; apabila seseorang meninggalkan pengesanan yang difailkan dan waktu pengaturan tiba, lampu akan mati. Sensor Inframerah Kalis Air IP65 dapat mengesan pencahayaan cahaya sekitar secara automatik dan menetapkan serta menyesuaikan nilainya mengikut keperluan fakta. Seperti, lampu akan menyala dan berfungsi ketika pencahayaan cahaya ambien berada di bawah nilai pengaturan, setelah Sensor Inframerah Kalis Air IP65 melebihi nilai pengaturan, lampu akan berhenti berfungsi. Lampu akan menyala sehingga kelewatan waktu datang ketika sensor dicetuskan. Setelah mengesan isyarat berterusan, waktunya akan dilapisi dan lampu akan terus menyala. Ia boleh dipasang di bangunan dalaman, koridor dan bangunan awam.

Spesifikasi

Malaikat pengesanan adalah produk normal yang panjang, jarak pengesanannya luas.

Dengan lampu di lajur

Fungsi
> Dapat mengenal pasti siang dan malam: kawalan cahaya dapat disesuaikan dengan bebas ketika berfungsi. Ia dapat berfungsi pada waktu siang dan malam ketika disesuaikan pada posisi "matahari" (maksimum); tetapi hanya dapat berfungsi dalam kontrol cahaya kurang dari 10lux ketika disesuaikan pada posisi "bulan" (min) . Mengenai corak penyesuaian, sila lihat corak pengujian.
> Kelewatan masa dapat ditambahkan secara berterusan: apabila ia menerima isyarat induksi kedua setelah yang pertama, ia akan menghitung waktu sekali lagi pada sisa asas penundaan waktu pertama. (Tetapkan masa)
> Potensiometer kawalan cahaya (LUX): tombol jarum jam untuk menurunkan nilainya; lawan arah jarum jam untuk meningkatkan nilainya.
> Potensiometer masa (WAKTU): mengikut arah jam, tombol untuk meningkatkan nilainya, masa kelewatan maksimum ialah 9 minit; lawan arah jarum jam untuk menurunkan nilainya, masa kelewatan minimum adalah 5 saat.
> Fungsi kilat: apabila sensor mengesan isyarat berguna, lampu penunjuk akan berkelip; tiada pengesanan isyarat berguna, penunjuk tidak berkedip.

Cara penetapan: potensiometer
Mungkin memerlukan masa untuk menyesuaikan nilai sebelum memenuhi keperluan anda.

(1) Tetapan masa

Ia dapat ditentukan dari 5 saat (putar sepenuhnya lawan arah jam) hingga 9 minit (putar sepenuhnya mengikut arah jam). Sebarang pergerakan yang dikesan sebelum waktu ini berlalu akan memulakan semula pemasa. Dianjurkan untuk memilih waktu terpendek untuk menyesuaikan jarak pengesanan dan untuk melakukan ujian berjalan.

Sensor Inframerah Kalis Air IP65 terutama untuk penyesuaian masa kelewatan dari saat isyarat dikesan dan lampu menyala secara automatik hingga lampu mati secara automatik. Anda boleh menentukan masa kelewatan untuk keperluan praktikal anda. Tetapi lebih baik anda menurunkan waktu tunda demi penjimatan tenaga, kerana sensor gelombang mikro mempunyai fungsi penginderaan berterusan, iaitu, pergerakan apa pun yang dikesan sebelum waktu tunda berlalu akan menghidupkan semula pemasa dan lampu akan terus menyala hanya jika ada manusia dalam jarak pengesanan.

(2) Tetapan kawalan cahaya

Ia boleh ditentukan dalam julat <10 ^ 2000 LUX. Untuk memutar tombol sepenuhnya mengikut arah jam adalah sekitar 10 lux, lawan arah jam sepenuhnya adalah sekitar 2000 lux. Semasa menyesuaikan zon pengesanan dan melakukan ujian berjalan pada siang hari, anda harus memutar tombol sepenuhnya mengikut arah jam.

Pemasangan I. Sambungkan garis mengikut rajah yang betul. N - biru L - coklat L '- merah (berasal dari sensor inframerah) sambungkan biru dan coklat dengan kuasa sambungkan biru dan merah dengan beban.
II. 1. Buka skru penutup kotak persimpangan lampu; 2. Sensor dipasang pada lampu; 3. Menurut rajah pendawaian untuk pendawaian; 4. Tutup penutup kotak persimpangan lampu, ketatkan skru.
Uji 1.Setelah pemasangan, putar tombol lawan jam mengikut arah jam (1) ke hujung sebelum anda menghidupkan kuasa, putar tombol kawalan cahaya (2) berlawanan arah jam ke nilai maksimum. 2. Tukar kuasa, lampu boleh menyala selepas 30 saat. Setelah dimatikan, masuk akal lagi selepas 5 saat. 3.Jika semuanya berada dalam keadaan baik, dengan tombol penyesuaian masa, tempoh cahaya dapat disesuaikan mengikut keinginan anda, dengan tombol kawalan cahaya cahaya ambien dapat disesuaikan.

Catatan
> Juruelektrik atau manusia berpengalaman boleh memasangnya.
> Objek pergolakan tidak boleh dianggap sebagai muka pemasangan.
> Di depan tetingkap pengesanan tidak boleh ada objek penghalang atau kerusuhan yang mempengaruhi pengesanan.
> Elakkan memasangnya berhampiran zon perubahan suhu udara misalnya: keadaan udara, pemanasan pusat, dll.
> Jangan buka casing untuk keselamatan anda sekiranya anda menemui masalah selepas pemasangan.

Catatan
1. Pastikan sensor menghadap ke kawasan di mana manusia biasanya bergerak.
2. Pastikan sensor menghadap ke posisi cahaya sekitar untuk mendapatkan pengaturan pencahayaan yang lebih tepat.
3.Jika mengesan isyarat lagi dalam masa-kelewatan waktu, kelewatan masa akan dibohongi.
4.LUX knob: pencahayaan keadaan kerja. Apabila tombol beralih "+", ini bermaksud ia dapat mengesan sepanjang hari, apabila tombol beralih "-it hanya akan berfungsi di bawah pencahayaan <10 LUX.
5. Tombol TIME is Ini adalah tempoh lampu menyala perlahan-lahan dan tidak ada isyarat secara beransur-ansur, sehingga tidak berfungsi.

Beberapa masalah dan jalan penyelesaian
> Beban tidak berfungsi:
a: Periksa daya dan beban.
b: Sekiranya bebannya baik.
c: Periksa sama ada lampu kerja sesuai dengan cahaya sekeliling.

> Kepekaannya lemah:
a: Sila periksa apakah di depan tetingkap pengesanan terdapat kesan yang menghalang penerimaan isyarat, b: Periksa sama ada suhu persekitaran terlalu tinggi.
c: Sila periksa sama ada sumber isyarat berada di medan pengesanan.
d: Sekiranya orientasi bergerak betul.

> Sensor tidak dapat menutup beban secara automatik:
a: Sekiranya terdapat isyarat berterusan di medan pengesanan.
b: Sekiranya kelewatan masa ditetapkan paling lama.
c: Sekiranya daya sesuai dengan arahan.
d: Sekiranya suhu udara berubah di dekat sensor, contohnya keadaan udara atau pemanasan pusat dll.



â € ¢ Sila sahkan dengan pemasangan terlebih dahulu.
â € ¢ Untuk tujuan keselamatan, putuskan bekalan elektrik sebelum operasi pemasangan dan penyingkiran.
â € ¢ Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengilang tidak akan bertanggungjawab.

Syarikat kami sentiasa menumpukan pada pembuatan produk berkualiti tinggi. Sebilangan operasi yang tidak betul atau kegagalan beberapa komponen boleh menyebabkan produk tidak berfungsi. Sila hubungi pengilang atau peruncit setelah produk tidak sah. Arahan ini dipatuhi sesuai dengan keadaan sekarang. Pengilang akan membuat pemberitahuan sekiranya terdapat perubahan. Kandungannya tidak boleh diterbitkan semula atau disalin tanpa kebenaran pihak pengeluar.
