Sensor Inframerah Teknologi Zero Crossing

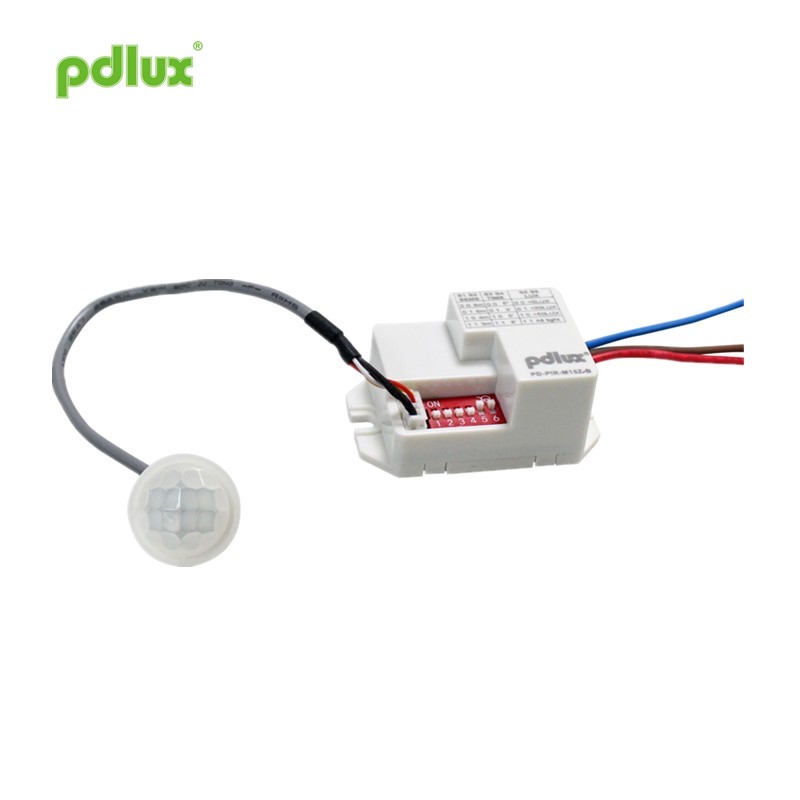

Arahan Sensor Inframerah PD-PIR-M15Z-B

Ringkasan

Zero Crossing Technology Sensor Inframerah adalah teknologi digital versi terbaru dari sensor inframerah. Mengamalkan sensor inframerah SMD anti-jamming. Lensa Finier juga dilengkapi dengan indikator status penginderaan dan sensor sensitif fotosensitif. Zero Crossing Technology Sensor Infrared menggunakan teknologi sifar gelombang sifar gelombang sinusoidal pengiraan tepat digital, yang mempunyai keupayaan arus impuls yang kuat dan tidak dapat dibandingkan dengan produk konvensional. Boleh dilekatkan pada beban yang berbeza. Sila rujuk pendahuluan berikut untuk perincian.

Fungsi

Spesifikasi Sensor Inframerah Teknologi Zero Crossing

Sumber kuasa: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Semua beban: 1200W Max.（220-240VAC ï¼ ‰
600W Maks. 100-130VACï¼ ‰
Arus lonjakan: 50A / 500μS
Sudut pengesanan: 100 °
Suhu kerja: -20 ~ + 40 ° C
Kelembapan kerja: â ‰93% RH

Maklumat penderia

Permohonan

Sensor Inframerah Teknologi Zero Crossing dapat digunakan dengan produk apa pun, atau dapat dipasang dan digunakan secara bebas. Terdapat dua kaedah pemasangan: dinding dan siling.
Contohnya, tambahkan sensor, dari satu lampu biasa ke lampu sensor automatik.

Gambarajah wayar sambungan 1. Sambungkan coklat dan biru dengan kuasa; 2. Sambungkan merah dan biru dengan beban.

Perhatian
â— Pemasang harus mempunyai juruelektrik atau pengalaman yang berkaitan;
â— Jangan pasangkan mesin ini di tempat yang terdedah kepada cahaya matahari langsung, di mana arus dan suhu berubah dengan ketara, seperti penyaman udara dan pemanasan;
â— Jangan memilih objek goyang sebagai pangkalan pemasangan;
â— Di hadapan jarak penginderaan, tidak boleh ada halangan atau benda bergerak yang mempengaruhi pengesanannya.
â— Semakin tinggi suhu persekitaran, semakin rendah kepekaan sensor! Jarak pengesanan nominal dalam manual adalah jarak ketika suhu persekitaran 22-24 ° C.
Di kilang, sensitiviti ditetapkan hingga 6 meter.

Catatan
1. Arahkan bahagian lensa sensor ke tempat di mana tubuh manusia biasanya bergerak.
2. Bahagian lensa berada dalam posisi di mana cahaya semula jadi mencapai, sehingga sensor fotosensitif di dalam lensa dapat melihat pencahayaan lingkungan dengan lebih baik.
CATATAN: Tinggi badan manusia berbeza, kelajuan pergerakannya berbeza, kepekaannya juga berbeza. Kelajuan bergerak adalah 1.0 hingga 1.5m / saat. Sekiranya ukuran dan kelajuan pergerakan seseorang berubah, begitu juga jarak pengesanan.

PERHATIAN:
Semasa mula menggunakan produk sensor untuk pertama kalinya, anda perlu memperhatikan item berikut:
1. Kuasa pertama perlu menunggu 30 saat, menjauhkan diri dari tempat di mana sensor dapat mengesan. Setelah cahaya dimatikan secara automatik, tubuh manusia memasuki jarak pengesanan sensor dan bergerak ke arah pergerakan normal. Sensor dapat mengesan dan mengawal beban untuk mula berfungsi.
2.Untuk kaedah penyesuaian LUX, masa tunda dan kepekaan, sila rujuk kandungan dalam rajah A, B, dan C untuk operasi.

Semasa menggunakan produk ini, sila sesuaikan kepekaan ke posisi yang sesuai yang anda perlukan. Jangan sesuaikan kepekaan dengan maksimum, agar produk tidak berfungsi dengan normal kerana tindakan yang salah. Pergerakan yang disebabkan oleh haiwan kecil dan gangguan dari grid kuasa boleh menyebabkan produk tidak berfungsi.
Apabila produk tidak dapat berfungsi dengan normal, cuba kurangkan kepekaan dengan betul, dan kemudian uji.

Manual ini adalah kandungan pengaturcaraan produk, kami tidak akan memberitahu anda secara berasingan. Dilarang menyalin kandungan manual arahan untuk tujuan lain tanpa kebenaran syarikat.
