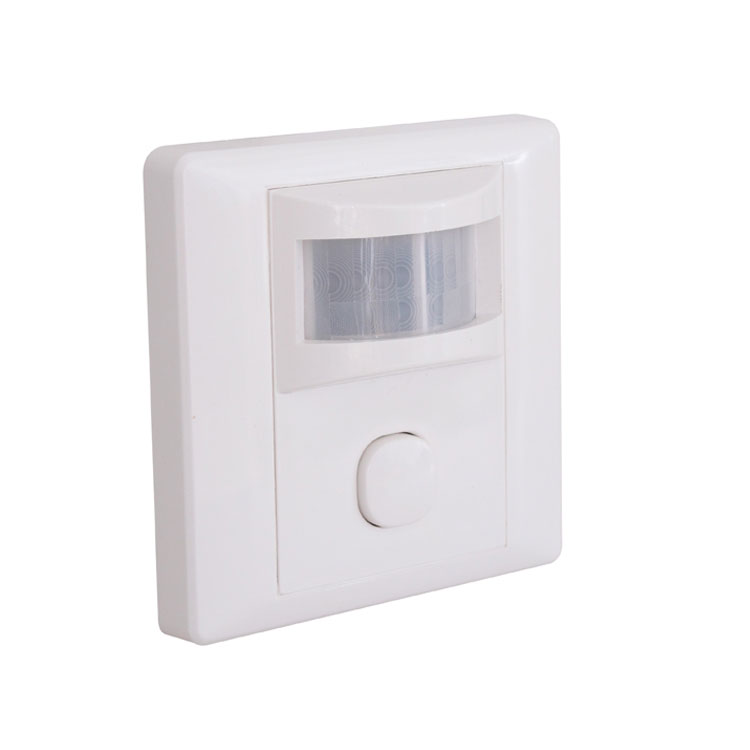

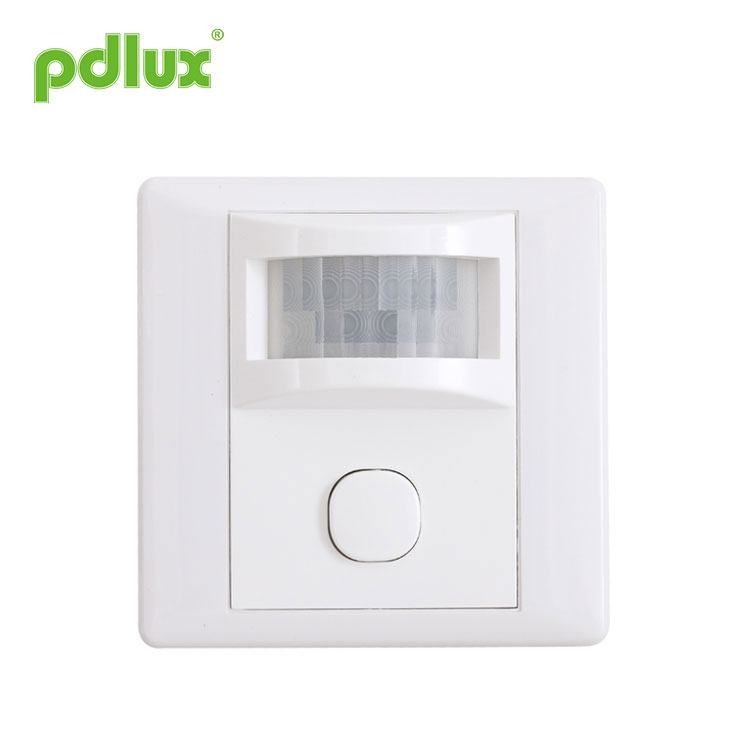

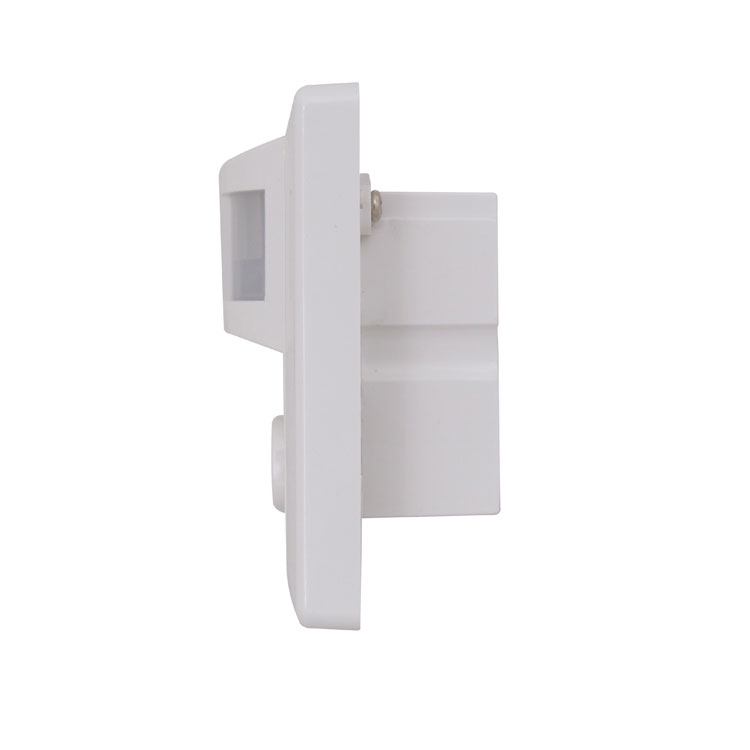

Pengesanan 120 Darjah PIR Motion Sensor
Anda boleh yakin untuk membeli 120 Detection Detection PIR Motion Sensor dari kilang kami dan kami akan menawarkan perkhidmatan selepas jualan yang terbaik dan penghantaran tepat pada masanya.
Model:PD-PIR134B / PD-PIR134C
Hantar Pertanyaan
Penderia Inframerah PD-PIR134B / PD-PIR134C arahan
Ringkasan
Penderia Gerakan PIR Pengesanan 120 Darjah ialah suis penjimatan tenaga baharu, ia menggunakan litar bersepadu dan pengesan sensitiviti yang baik (ia menggunakan SMT). Ia mengumpulkan automatisme, kemudahan, keselamatan, penjimatan tenaga dan fungsi praktikal. Julat pengesanan yang luas terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan. Ia berfungsi dengan menerima sinar inframerah gerakan manusia. Ia boleh memulakan beban terkawal sekaligus apabila seseorang memasuki medan pengesanan. Ia boleh mengenal pasti siang dan malam secara automatik. Julat penggunaannya adalah luas. Ia mempunyai fungsi petunjuk kuasa dan petunjuk pengesanan.
Spesifikasi
Maklumat penderia
Fungsi
Medan pengesanan: Medan pengesanan terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan. (Lihat rajah berikut ). Tetapi orientasi bergerak mempunyai hubungan yang hebat dengan sensitiviti.
Boleh mengenal pasti siang dan malam: Kawalan cahaya boleh dilaraskan mengikut keinginan pengguna, apabila ia dilaraskan pada kedudukan "bulan" (min), ia hanya boleh berfungsi dalam kawalan cahaya kurang daripada 10LUX; Ia boleh berfungsi pada waktu siang dan malam apabila ia dilaraskan pada kedudukan "matahari" (maks); Bagi corak pelarasan, sila rujuk corak ujian;
Tetapan masa ditambah secara berterusan: Apabila ia menerima isyarat aruhan kedua selepas aruhan pertama, ia akan mengira masa sekali lagi pada asas tetapan kali pertama yang lain. (tetapkan masa)
Tetapan masa boleh laras: Ia boleh ditetapkan mengikut keinginan pengguna. Masa minimum ialah 8sec±3sec. Maksimum ialah 7min±2min.
Suis: Ia adalah keadaan "auto" apabila anda menolaknya ke dalam. Keadaan "MATI" apabila anda menolaknya keluar.
PD-PIR134C menggunakan corak input dua wayar, jadi pemasangannya lebih mudah untuk menggantikan suis manual asal secara terus. Banyak masalah boleh dialih keluar jika anda perlu menggantikan suis dan memasang talian baharu.
Pemasangan
Matikan kuasa.
Tanggalkan muka papan sensor dan kuku.
Sambungkan kuasa dan wayar beban dengan penderia mengikut rajah wayar sambungan.
Penderia ditetapkan pada kedudukan yang dipilih.
Anda boleh menghidupkan kuasa dan mengujinya selepas menutup muka papan.
Ujian
Putar tombol lampu kawalan lawan jam pada kedudukan maksimum (“matahari”), putar tombol masa lawan jam pada minimum.
Hidupkan kuasa, beban terkawal berfungsi selepas 5~10sec, di bawah keadaan tiada isyarat induktor, beban harus berhenti bekerja dalam masa 5~30sec.
Selepas yang pertama keluar, fahamkan semula selepas 5~10sec. Beban harus berfungsi dan ia berhenti berfungsi dalam masa 5~15sec.
Pusingkan tombol kawalan cahaya mengikut arah jam pada tahap minimum, beban induktor tidak sepatutnya berfungsi selepas beban berhenti bekerja dalam cahaya ambien lebih daripada 10LUX, beban harus berfungsi jika anda menutup tingkap pengesanan dengan objek legap (tuala dll). Di bawah keadaan isyarat tiada induktor, adalah perkara biasa untuk beban berhenti bekerja dalam masa 5~15sec.
Beberapa masalah dan cara diselesaikan
1. Beban tidak berfungsi:
a. periksa kuasa dan beban.
b. Jika suis fungsi berada dalam keadaan "auto".
c. Jika muatannya bagus.
d. Sila semak sama ada lampu kerja sepadan dengan kawalan cahaya.
2. Sensitiviti adalah lemah:
a. Sila semak sama ada bahagian hadapan tetingkap pengesanan mempunyai penghalang kesan itu untuk menerima isyarat.
b. Sila semak suhu persekitaran.
c. Sila semak sama ada sumber isyarat berada dalam medan pengesanan.
d. Sila semak ketinggian pemasangan.
e. Jika orientasi bergerak adalah betul.
3. Penderia tidak boleh mematikan beban secara automatik:
a. Jika terdapat isyarat sensor berterusan dalam medan pengesanan.
b. Jika tetapan masa ditetapkan kepada yang paling lama.
c. Jika kuasa sepadan dengan arahan.
d. Jika suhu berubah berhampiran sensor. (penyaman udara, pemanasan pusat dll.)
● Sila sahkan dengan pemasangan profesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.
Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Apabila mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
Ringkasan
Penderia Gerakan PIR Pengesanan 120 Darjah ialah suis penjimatan tenaga baharu, ia menggunakan litar bersepadu dan pengesan sensitiviti yang baik (ia menggunakan SMT). Ia mengumpulkan automatisme, kemudahan, keselamatan, penjimatan tenaga dan fungsi praktikal. Julat pengesanan yang luas terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan. Ia berfungsi dengan menerima sinar inframerah gerakan manusia. Ia boleh memulakan beban terkawal sekaligus apabila seseorang memasuki medan pengesanan. Ia boleh mengenal pasti siang dan malam secara automatik. Julat penggunaannya adalah luas. Ia mempunyai fungsi petunjuk kuasa dan petunjuk pengesanan.
Spesifikasi
|
Sumber kuasa: 100-130V/AC 220-240V/AC Kekerapan kuasa: 50/60Hz Muatan berkadar: PD-PIR134B: 400W Maks.tungsten(100-130V/AC) 100W Maks.pendarfluor(100-130V/AC) 600W Max.tungsten(220-240V/AC) 150W Maks.pendarfluor(220-240V/AC) PD-PIR134C: 100W Maks.tungsten(100-130V/AC) 200W Max.tungsten(220-240V/AC) |
Kawalan cahaya: <10LUX~2000LUX(boleh laras) Tetapan masa: min:8sec±3sec maks:7min±2min (boleh laras) Sudut pengesanan: 120° Sudut pengesanan: 9m Maks. (<24°C) Suhu kerja: -10°C~+40°C Kelembapan kerja: <93%RH Ketinggian pemasangan: 1m~1.6m Penggunaan kuasa: 0.45W (statik 0.1W) |
Maklumat penderia
Fungsi
Medan pengesanan: Medan pengesanan terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan. (Lihat rajah berikut ). Tetapi orientasi bergerak mempunyai hubungan yang hebat dengan sensitiviti.
Boleh mengenal pasti siang dan malam: Kawalan cahaya boleh dilaraskan mengikut keinginan pengguna, apabila ia dilaraskan pada kedudukan "bulan" (min), ia hanya boleh berfungsi dalam kawalan cahaya kurang daripada 10LUX; Ia boleh berfungsi pada waktu siang dan malam apabila ia dilaraskan pada kedudukan "matahari" (maks); Bagi corak pelarasan, sila rujuk corak ujian;
Tetapan masa ditambah secara berterusan: Apabila ia menerima isyarat aruhan kedua selepas aruhan pertama, ia akan mengira masa sekali lagi pada asas tetapan kali pertama yang lain. (tetapkan masa)
Tetapan masa boleh laras: Ia boleh ditetapkan mengikut keinginan pengguna. Masa minimum ialah 8sec±3sec. Maksimum ialah 7min±2min.
Suis: Ia adalah keadaan "auto" apabila anda menolaknya ke dalam. Keadaan "MATI" apabila anda menolaknya keluar.
PD-PIR134C menggunakan corak input dua wayar, jadi pemasangannya lebih mudah untuk menggantikan suis manual asal secara terus. Banyak masalah boleh dialih keluar jika anda perlu menggantikan suis dan memasang talian baharu.
Pemasangan
Matikan kuasa.
Tanggalkan muka papan sensor dan kuku.
Sambungkan kuasa dan wayar beban dengan penderia mengikut rajah wayar sambungan.
Penderia ditetapkan pada kedudukan yang dipilih.
Anda boleh menghidupkan kuasa dan mengujinya selepas menutup muka papan.
Ujian
Putar tombol lampu kawalan lawan jam pada kedudukan maksimum (“matahari”), putar tombol masa lawan jam pada minimum.
Hidupkan kuasa, beban terkawal berfungsi selepas 5~10sec, di bawah keadaan tiada isyarat induktor, beban harus berhenti bekerja dalam masa 5~30sec.
Selepas yang pertama keluar, fahamkan semula selepas 5~10sec. Beban harus berfungsi dan ia berhenti berfungsi dalam masa 5~15sec.
Pusingkan tombol kawalan cahaya mengikut arah jam pada tahap minimum, beban induktor tidak sepatutnya berfungsi selepas beban berhenti bekerja dalam cahaya ambien lebih daripada 10LUX, beban harus berfungsi jika anda menutup tingkap pengesanan dengan objek legap (tuala dll). Di bawah keadaan isyarat tiada induktor, adalah perkara biasa untuk beban berhenti bekerja dalam masa 5~15sec.
|
Nota Juruelektrik atau manusia berpengalaman boleh memasangnya. Objek pergolakan tidak boleh dianggap sebagai muka asas pemasangan. Tidak ada objek yang menghalang atau mengganggu pengesanan di hadapan tetingkap pengesanan. Elakkan memasangnya berhampiran zon perubahan suhu, contohnya: penyaman udara, pemanasan pusat dsb. Tolong jangan buka sarung untuk keselamatan anda jika anda menemui halangan selepas pemasangan. |
 |
Beberapa masalah dan cara diselesaikan
1. Beban tidak berfungsi:
a. periksa kuasa dan beban.
b. Jika suis fungsi berada dalam keadaan "auto".
c. Jika muatannya bagus.
d. Sila semak sama ada lampu kerja sepadan dengan kawalan cahaya.
2. Sensitiviti adalah lemah:
a. Sila semak sama ada bahagian hadapan tetingkap pengesanan mempunyai penghalang kesan itu untuk menerima isyarat.
b. Sila semak suhu persekitaran.
c. Sila semak sama ada sumber isyarat berada dalam medan pengesanan.
d. Sila semak ketinggian pemasangan.
e. Jika orientasi bergerak adalah betul.
3. Penderia tidak boleh mematikan beban secara automatik:
a. Jika terdapat isyarat sensor berterusan dalam medan pengesanan.
b. Jika tetapan masa ditetapkan kepada yang paling lama.
c. Jika kuasa sepadan dengan arahan.
d. Jika suhu berubah berhampiran sensor. (penyaman udara, pemanasan pusat dll.)
● Sila sahkan dengan pemasangan profesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.
Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Apabila mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
