Penderia Pengesan Gerakan PIR Badan Manusia

Berikut ialah pengenalan kepada Penderia Pengesan Gerakan PIR Badan Manusia, saya berharap dapat membantu anda memahami dengan lebih baik Penderia Pengesan Gerakan PIR Badan Manusia. Mengalu-alukan pelanggan baru dan lama untuk terus bekerjasama dengan kami untuk mencipta masa depan yang lebih baik bersama-sama!

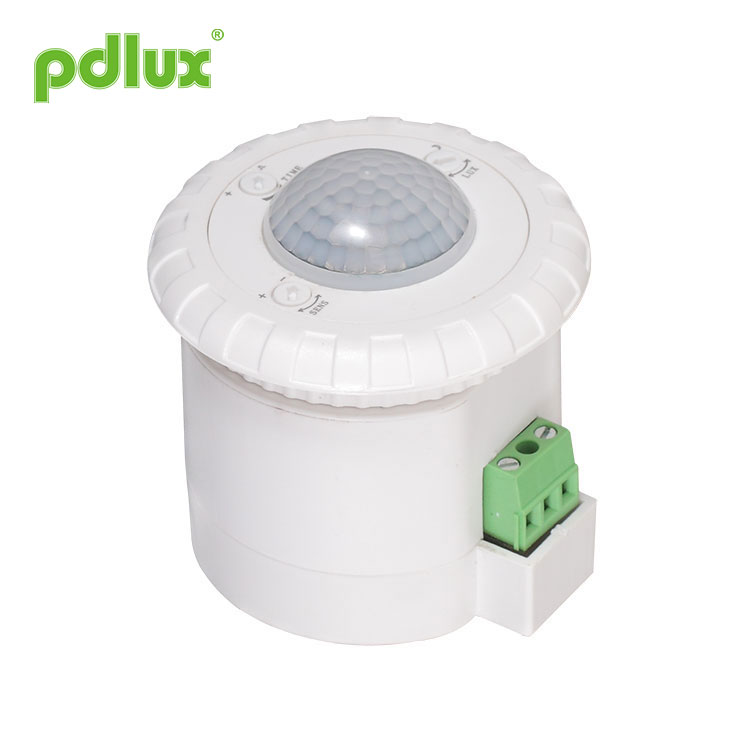

Model:PD-PIR110

Hantar Pertanyaan

Arahan Sensor Inframerah PD-PIR110

Ringkasan

Sensor Pengesan Gerakan PIR Badan Manusia ialah suis penjimatan tenaga baharu yang menggunakan pengesan kepekaan, litar bersepadu dan SMT yang baik. Ia mengumpulkan fungsi automatik, mudah, selamat, menjimatkan tenaga dan praktikal. Medan pengesanan luas terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan. Ia berfungsi dengan menerima sinar inframerah gerakan manusia. Apabila seseorang memasuki medan pengesanan, ia boleh memulakan beban sekaligus dan mengenal pasti siang dan malam secara automatik; Ia boleh digunakan dengan pelbagai jenis lampu dan tanglung.

Spesifikasi

Sumber kuasa: 220-240VAC
Kekerapan kuasa: 50/60Hz
Muatan berkadar:
800W Max.tungsten(220-240VAC)
200W Maks.pendarfluor(220-240VAC)
Tetapan masa: min:8±3sec
maks:8±3Min (boleh laras)

Kawalan cahaya: <10LUX~2000LUX (boleh laras)
Julat pengesanan: 8m Maks(<22°C) (boleh laras)
Sudut pengesanan: 360°
Ketinggian pemasangan: 2.5m~3.5m
Suhu kerja: -10~+40°C
Kelajuan gerakan pengesanan: 0.6~1.5m/s
Kelembapan kerja:<93%RH

Maklumat penderia

Fungsi

Medan pengesanan: medan pengesanan terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan, ia boleh dipilih mengikut keinginan pengguna. Tetapi orientasi bergerak mempunyai hubungan yang hebat dengan sensitiviti.

Boleh mengenal pasti siang dan malam: kawalan cahaya boleh dilaraskan secara bebas apabila ia berfungsi. Ia boleh berfungsi pada waktu siang dan malam apabila ia dilaraskan pada kedudukan "matahari" (maks); tetapi ia hanya boleh berfungsi dalam kawalan cahaya kurang daripada 10lux apabila ia dilaraskan pada kedudukan "bulan" (min). Bagi corak pelarasan, sila rujuk corak ujian.

Tetapan masa boleh ditambah secara berterusan: apabila ia menerima isyarat aruhan kedua selepas yang pertama .ia akan mengira masa sekali lagi pada asas kelewatan masa pertama yang lain.(Tetapkan masa)

Potentiometer kawalan cahaya (LUX): tombol mengikut arah jam untuk meningkatkan nilainya; lawan arah jam tombol untuk mengurangkan nilainya.

Potensiometer masa (TIME): tombol mengikut arah jam untuk meningkatkan nilainya, masa tunda maksimum ialah 8±3 minit; lawan arah jam tombol untuk mengurangkan nilainya, masa tunda minimum ialah 8±3 saat.

Potensiometer kepekaan (SENS): tombol mengikut arah jam untuk meningkatkan nilainya, jarak maksimum ialah 10±2m; lawan arah jam tombol untuk mengurangkan nilainya, jarak minimum ialah 3±2m.

PERHATIAN:Apabila menggunakan produk ini, sila laraskan kepekaan pada kedudukan yang sesuai yang anda perlukan, sila jangan laraskan kepekaan kepada maksimum, untuk mengelakkan produk tidak berfungsi seperti biasa disebabkan oleh gerakan yang salah. Kerana kepekaan terlalu tinggi mudah mengesan gerakan yang salah dengan angin bertiup daun & langsir, haiwan kecil, dan gerakan yang salah oleh gangguan grid kuasa & peralatan elektrik. Semua yang memimpin produk tidak berfungsi seperti biasa!

Apabila produk tidak berfungsi seperti biasa, sila cuba kurangkan sensitiviti dengan sewajarnya, dan kemudian ujinya.

Pemasangan (lihat rajah berikut)
Matikan kuasa.
Tetapkan tiub berulir ke dalam kord kuasa dan talian kawalan.
Sambungkan kuasa dan beban dengan penderia mengikut rajah wayar sambungan.

Ujian
Putar tombol kawalan cahaya mengikut arah jam pada maksimum(matahari), putar tombol masa lawan jam pada minimum, putarkan tombol kepekaan mengikut arah jam pada maksimum.

1.Apabila disambungkan kepada elektrik selama 30 saat, penderia berada dalam keadaan berfungsi. Selepas lampu padam, goncang tangan anda betul-betul di hadapan tetingkap pengesan penderia, lampu akan menyala selepas penderia mengesan isyarat. Tanpa pengesanan berterusan selama 8±3s, lampu akan padam.

2. Berlawanan arah jam tombol kawalan cahaya kepada nilai minimumnya ( malam), selepas lampu padam, goncang tangan anda betul-betul di hadapan tingkap pengesan sensor, lampu padam. Tutup tingkap pengesan dengan objek tidak lutsinar (kain hitam), lampu akan menyala apabila mengesan satu masa, Tanpa pengesanan berterusan selama 8±3s, lampu akan padam.

Mula-mula, tombol kawalan cahaya mengikut arah jam kepada nilai maksimumnya (siang). Kemudian tombol masa dan kepekaan mengikut arah jam kepada nilai maksimumnya. Mengira masa apabila disambungkan kepada elektrik, lampu akan padam dalam 8±3min.

3. Apabila disambungkan kepada elektrik selama 30 saat, penderia berada dalam keadaan berfungsi. Mula mengesan selepas lampu padam. Lampu akan menyala apabila sensor mengesan isyarat. Berhenti mengesan; lampu akan padam dalam 8±3s sekiranya sensor tidak mengesan isyarat.

Berlawanan arah jam tombol kawalan cahaya ke nilai minimumnya (malam), mula mengesan selepas lampu padam, lampu dimatikan. Kurangkan kecerahan bilik gelap secara perlahan; lampu akan menyala apabila lumen kurang daripada 10 LUX. Berhenti mengesan; lampu akan padam dalam 8±3s.

Nota
Juruelektrik atau manusia berpengalaman boleh memasangnya.
Objek pergolakan tidak boleh dianggap sebagai muka asas pemasangan.
Di hadapan tetingkap pengesanan hendaklah tiada objek yang menghalang atau mengganggu pengesanan.
Elakkan memasangnya berhampiran zon perubahan suhu udara contohnya: penyaman udara, pemanasan pusat, dsb.
Tolong jangan buka sarung untuk keselamatan anda jika anda menemui halangan selepas pemasangan.

Beberapa masalah dan cara diselesaikan
Beban tidak berfungsi:
a: Periksa kuasa dan beban.
b: Jika muatannya bagus.
c: Sila semak sama ada lampu kerja sepadan dengan kawalan cahaya.

Sensitiviti adalah lemah:
a: Sila semak jika di hadapan tetingkap pengesanan terdapat menghalang kesan itu untuk menerima isyarat.
b: Sila semak jika suhu persekitaran terlalu tinggi.
c: Sila semak sama ada sumber isyarat berada dalam medan pengesanan.
d: Jika orientasi bergerak adalah betul.

Penderia tidak boleh menutup beban secara automatik:
a: Jika terdapat isyarat berterusan dalam medan pengesanan.
b: Jika tetapan masa ditetapkan kepada yang paling lama.
c: Jika kuasa sepadan dengan arahan.
d: Jika suhu udara berubah berhampiran sensor, contohnya keadaan udara atau pemanasan pusat dsb.

● Apabila digunakan dalam persekitaran yang berbeza, sila jangan melaraskan sensitiviti kepada yang paling tinggi. Kerana itu boleh menyebabkan kerosakan dengan mudah.
● Sila sahkan dengan pemasangan profesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Apabila mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
