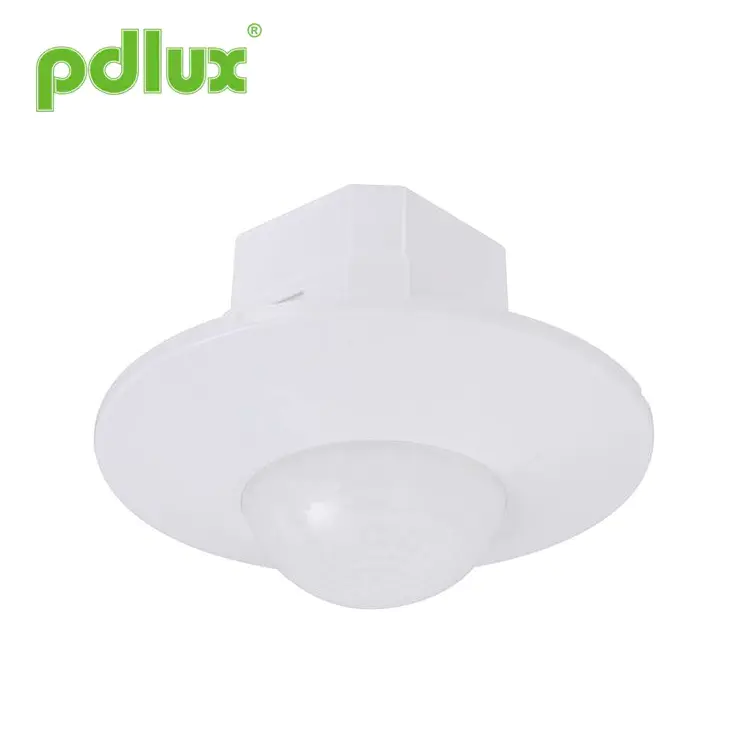

Penderia Gerakan Inframerah Siling PD-PIR200A 360°

Produk ini ialah suis penjimatan tenaga baharu, ia menggunakan pengesan kepekaan yang baik, litar bersepadu dan SMT. Ia mengumpulkan automatisme, selamat yang mudah, penjimatan tenaga dan fungsi praktikal. Satu pengesan di dalam menyusun medan pengesanan yang luas, ia menggunakan tenaga inframerah daripada manusia sebagai sumber isyarat kawalan, ia boleh memulakan beban sekaligus apabila seseorang memasuki medan pengesanan. Ia boleh mengenal pasti siang dan malam secara automatik. Ia mudah dipasang dan digunakan secara meluas, mempunyai fungsi pertunjukan kuasa dan pertunjukan pengesanan.

Hantar Pertanyaan

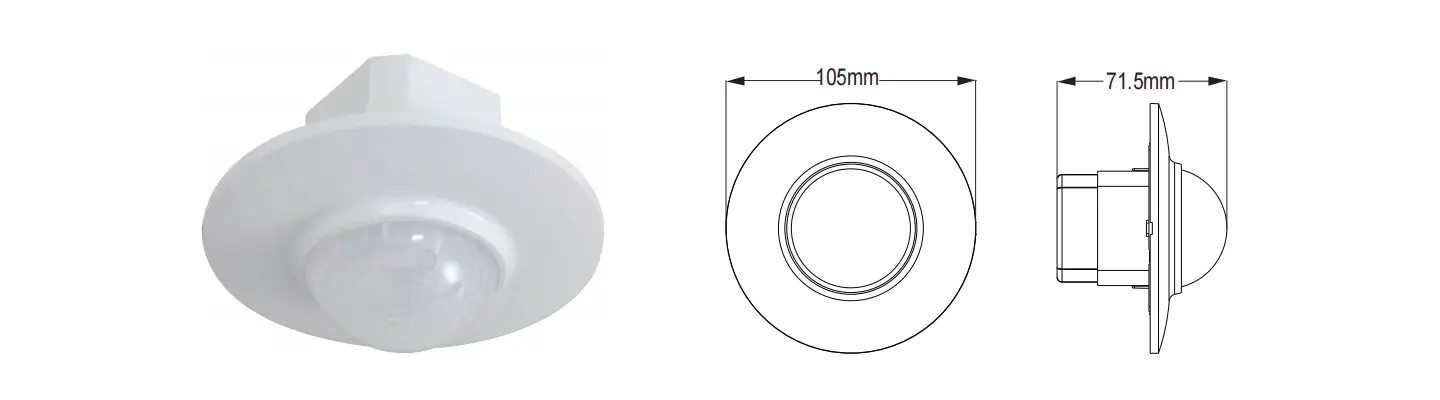

PD-PIR200A 360° Ceiling Infrared Motion Sensor

Ringkasan

Produk ini ialah suis penjimatan tenaga baharu, ia menggunakan pengesan kepekaan yang baik, litar bersepadu dan SMT. Ia mengumpulkan automatisme, selamat yang mudah, penjimatan tenaga dan fungsi praktikal. Satu pengesan di dalam menyusun medan pengesanan yang luas, ia menggunakan tenaga inframerah daripada manusia sebagai sumber isyarat kawalan, ia boleh memulakan beban sekaligus apabila seseorang memasuki medan pengesanan. Ia boleh mengenal pasti siang dan malam secara automatik. Ia mudah dipasang dan digunakan secara meluas, mempunyai fungsi pertunjukan kuasa dan pertunjukan pengesanan.

Spesifikasi

Sumber kuasa	220-240VAC/100-130VAC	Kekerapan kuasa	50/60Hz
Beban rintangan	1200W maks. 230V/600W maks. 110V	Tetapan masa:	min: 8±3sec maks: 7±2min (boleh laras)
Sudut pengesanan	360º	Julat pengesanan(22°C)	8m Maks.(dia.) (boleh laras)
Kawalan cahaya	<3LUX-cahaya siang (boleh laras)	Suhu kerja	-10°C~+40°C
Penggunaan kuasa	0.45W (statik 0.1W)	Ketinggian pemasangan	2.5~3.5m
Kelajuan gerakan pengesanan	0.6-1.5m/s	Kelembapan bekerja	<93%RH

Nota: Apabila beban yang berbeza digunakan secara selari, adalah perlu untuk memahami sepenuhnya sifat-sifat tersebut beban, dan beban dengan arus masuk yang sangat besar akan menyebabkan kerosakan pramatang pada geganti di dalam induktor. Jika terdapat banyak ketidakpastian tentang beban yang digunakan, dinaik taraf versi yang direka khusus untuk menahan arus masuk boleh disesuaikan.

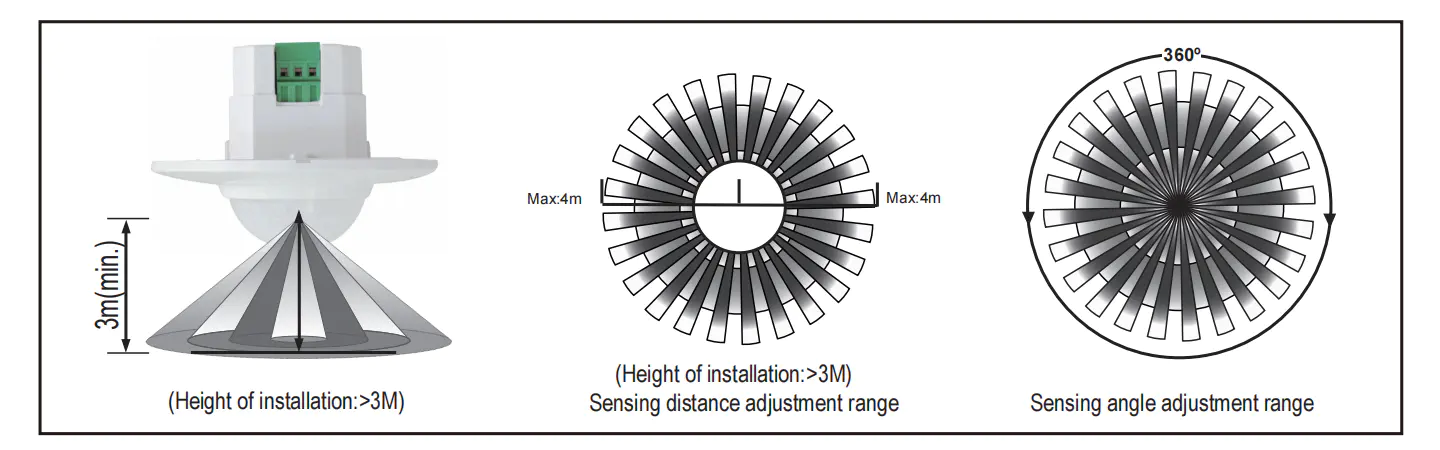

Maklumat penderia
Sensor information

Fungsi

·Kenal pasti siang dan malam secara automatik.Boleh melaraskan kawalan cahaya mengikut keinginan anda:apabila beralih kepada MATAHARI (maks), ia akan berfungsi pada waktu siang dan malam. Apabila beralih kepada MOON (min), ia hanya akan berfungsi di bawah keadaan kurang daripada 3LUX. Bagi Pelarasan, sila rujuk cara ujian.
·Julat pengesanan boleh ditetapkan mengikut kedudukan pemasangan dan medan pengesanan.
·Pertunjukan pengesanan: LED akan berkelip dua kali sesaat apabila menerima isyarat.
· Tetapan masa ditambah secara berterusan: apabila ia menerima isyarat aruhan kedua selepas induktor pertama, ia akan kira masa sekali lagi pada asas tetapan kali pertama yang lain.(Tetapkan masa)
·Pelarasan tetapan masa:ia boleh ditetapkan mengikut keinginan anda.Minimum ialah 8±3 saat;maksimum ialah 7±2min.

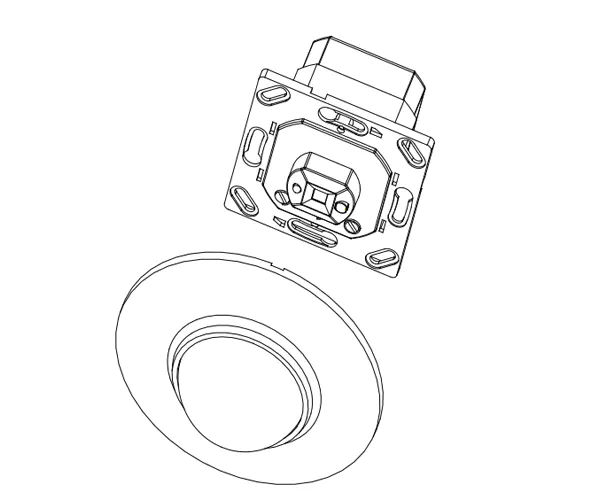

Pemasangan

(1) Matikan kuasa sebelum pemasangan.
(2)Buka penderia sebagai rajah di sebelah kanan, tanggalkan panel penderia.
(3) Sambungkan wayar kuasa dan beban ke terminal sambungan sensor mengikut angka sambungan;
(4)Mengikut set tetapan tombol LUX,TIME,SENS;
(5)Mengikut angka berikut betulkan penderia dalam kotak simpang, butang pada panelnya dan kemudian anda boleh menghidupkan kuasa untuk menguji.

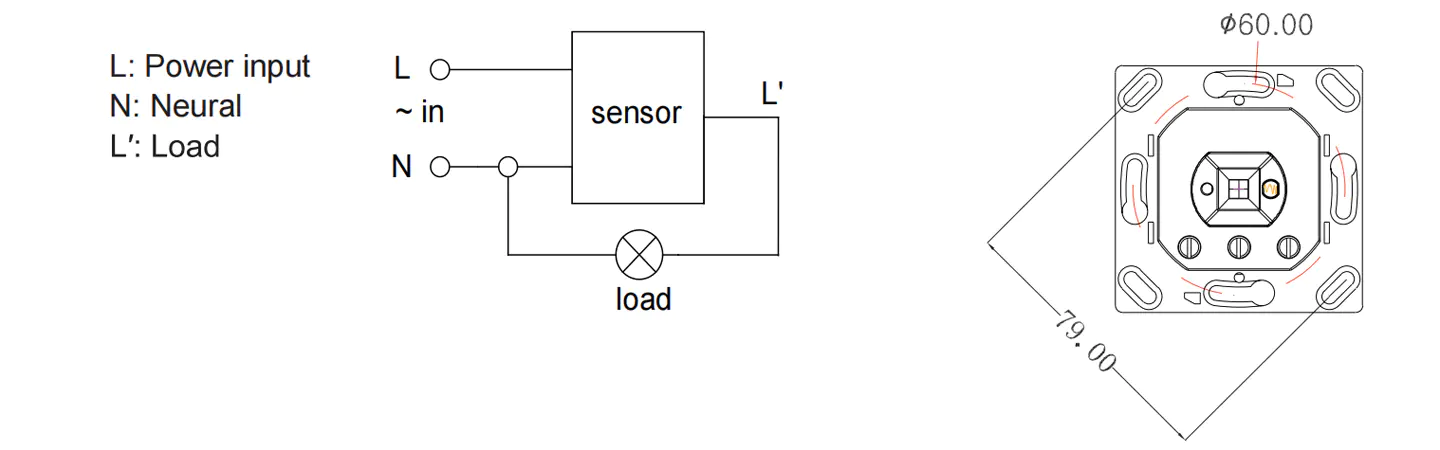

Gambarajah wayar sambungan
Connection-wire diagram

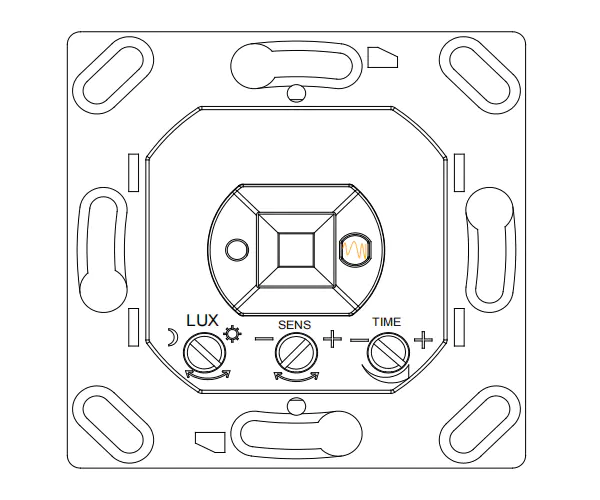

Lakaran sambungan (lihat rajah kanan) Ujian

·Putar tombol LUX lawan jam ke maksimum (SUN)
.Tun tombol masa mengikut arah jam ke minimum.
· Pada masa anda menghidupkan kuasa, beban tidak berfungsi. Selepas 5-10 saat, beban berfungsi dan LED berkelip dua kali setiap saat. Di bawah keadaan tanpa induksi, beban hendaklah berhenti berfungsi dalam masa 5-30 saat, dan LED akan padam;
·Jika masuk akal lagi 5-10 saat kemudian selepas ia padam, beban harus berfungsi dan kelajuan berkelip adalah dua kali sesaat, maka beban akan berhenti berfungsi dalam masa 5-15 saat.
·Memusingkan tombol LUX mengikut arah jam ke tahap minimum.Jika ia diuji dalam keadaan di bawah 3LUX, beban tidak boleh berfungsi selepas beban aruhan berhenti bekerja;tetapi jika anda menutup tingkap pengesanan dengan objek legap (tuala dll), beban berfungsi. Dalam keadaan tiada isyarat aruhan, beban harus berhenti berfungsi dalam masa 5-15 saat.

Connection sketch (see the right figure) Test

PERHATIAN: Apabila menggunakan produk ini, sila laraskan sensitiviti ke kedudukan yang sesuai yang anda perlukan, sila jangan laraskan sensitiviti kepada maksimum, untuk mengelakkan produk tidak kerja biasanya disebabkan oleh gerakan yang salah.Oleh kerana sensitiviti terlalu tinggi dengan mudah mengesan gerakan yang salah oleh angin bertiup daun & langsir, haiwan kecil, dan gerakan yang salah oleh gangguan grid kuasa & peralatan elektrik. Semua yang memimpin produk tidak berfungsi biasalah!
Apabila produk tidak berfungsi seperti biasa, sila cuba kurangkan sensitiviti dengan sewajarnya, dan kemudian ujinya.

Nota

Perlu dipasang oleh juruelektrik atau lelaki berpengalaman.
Elakkan memasangnya pada objek pergolakan.
Tidak boleh ada halangan dan objek bergerak di hadapan tetingkap pengesanan yang memberi kesan.
Elakkan memasangnya berhampiran zon perubahan suhu udara seperti penyaman udara, pemanasan pusat, dsb.
Memandangkan keselamatan anda, sila jangan buka penutup apabila anda menemui halangan selepas pemasangan.
Jika terdapat perbezaan antara produk dan arahan, sila rujuk produk terutamanya.

Beberapa masalah dan cara diselesaikan

Beban tidak berfungsi:
a.Sila semak sambungan kuasa dan beban adalah betul.
b.Periksa sama ada beban itu baik.
c.Periksa sama ada lampu kerja sepadan dengan kawalan cahaya.

Sensitiviti adalah lemah:
a.Sila semak jika terdapat halangan di hadapan tetingkap pengesanan untuk kesan penerimaan isyarat.
b.Sila semak jika suhu persekitaran terlalu tinggi.
c.Sila semak sama ada sumber isyarat berada dalam medan pengesanan.
d.Sila semak sama ada ketinggian pemasangan sepadan dengan ketinggian yang ditunjukkan dalam arahan.
e.Sila semak sama ada orientasi bergerak adalah betul.

Penderia tidak boleh menutup beban secara automatik:
a. Semak sama ada terdapat isyarat berterusan dalam medan pengesanan.
b. Semak sama ada tetapan masa ditetapkan kepada yang paling lama.
c. Semak sama ada kuasa sepadan dengan arahan.
d. Semak sama ada perubahan suhu jelas menghampiri penderia, seperti keadaan udara atau pemanasan pusat dsb

warning

·Apabila digunakan dalam persekitaran yang berbeza, sila jangan melaraskan sensitiviti kepada yang paling tinggi.
Kerana itu boleh menyebabkan kerosakan dengan mudah.
●Sila sahkan dengan pemasangan prefesional.
●Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
●Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
●Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.
Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, bagaimanapun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Apabila mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah. Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
