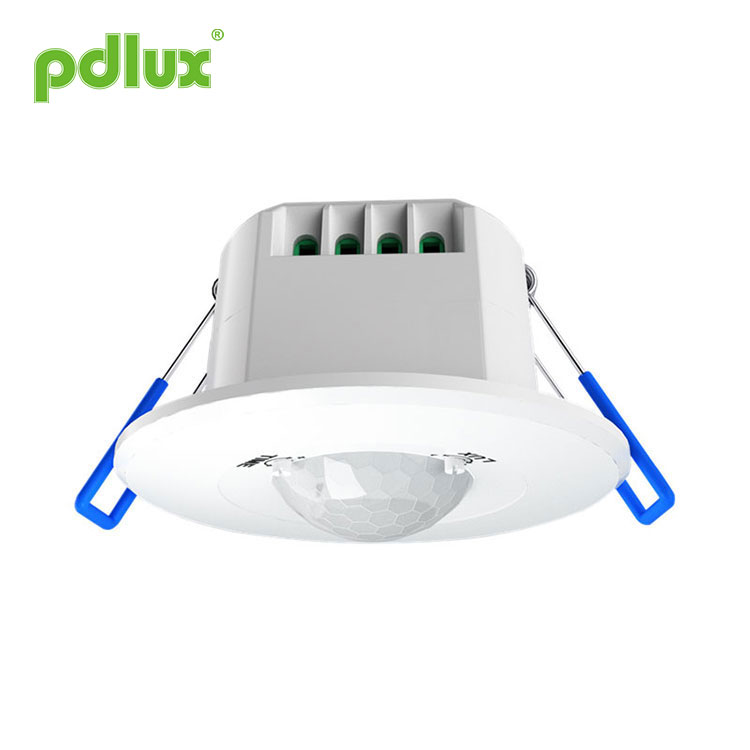

Arahan Sensor Inframerah Siri PD-PIR601

Arahan Sensor Inframerah Siri PD-PIR601

Ringkasan

Versi asas
PD-PIR601B:Produk ini ialah jenis suis lampu penjimatan tenaga baharu yang menggunakan pengesan sensitiviti tinggi; ia menyepadukan automasi, kemudahan, keselamatan, penjimatan tenaga dan penggunaan praktikal; kawasan pengesanan berskala besar terdiri daripada kawasan perkhidmatan atas dan bawah, kiri dan kanan; ia menggunakan tenaga inframerah yang dipancarkan oleh tubuh manusia Sebagai sumber isyarat kawalan, apabila seseorang memasuki kawasan pengesanan, beban terkawal boleh dimulakan segera; ia secara automatik boleh mengenal pasti siang dan malam; ia mudah dipasang dan mempunyai pelbagai kegunaan.

Nota: Apabila kelewatan dilaraskan kepada minimum, ia boleh digunakan sebagai mesin hamba untuk membantu hos meningkatkan julat pengesanan.

Versi lintasan sifar
PD-PIR601B-Z:Berdasarkan fungsi versi asas, penggunaan MCU untuk mengira maklumat suis dengan tepat dan geganti dikawal untuk dihidupkan pada titik sifar gelombang sinus. Ia mempunyai keupayaan anti-kesan semasa yang kuat, supaya setiap beban disambungkan ke titik sifar gelombang sinus. elakkan mod kawalan konvensional dalam gelombang sinus voltan tinggi pada masalah arus lonjakan, terutamanya beban mengandungi kapasitor berkapasiti besar di bawah kesan geganti kerosakan voltan tinggi, tidak setanding dengan produk konvensional.
Sebarang jenis beban boleh disambungkan. Ia mudah dipasang dan mempunyai pelbagai kegunaan.

PD-PIR601P-Z:Dalam fungsi LX-601B-Z, tambahkan voltan penuh, bekalan kuasa R/S port suis luaran (hamba, kawalan pengawal induk); dan fungsi pelarasan kawalan jauh inframerah, supaya pengguna mempunyai Pengalaman penggunaan yang lebih baik.

Spesifikasi

PD-PIR601B:
Sumber kuasa: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
Beban berkadar: 800W Max.tungsten (220-240VAC 50/60Hz)
150W Maks.pendarfluor & LED (220-240VAC 50/60Hz)
400W Max.tungsten (100-130VAC 50/60Hz)
75W Maks.pendarfluor & LED (100-130VAC 50/60Hz)
Tetapan masa: Min: 8±3sec Maks: 7±2min (boleh laras)
Kawalan cahaya: <10LUX~2000LUX (boleh laras)
Julat pengesanan: 3 x 5m (jejari)
Sudut pengesanan: bujur
Kelajuan gerakan deria: 0.6~1.5m/s
Ketinggian pemasangan: 2.5-4.5m
Suhu kerja: -10°C~+40°C
Penggunaan kuasa: 0.6W

PD-PIR601B-Z:
Sumber kuasa: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
Semua beban: 1200W Maks. (220-240VAC 50/60Hz)
800W Maks. (100-130VAC 50/60Hz)
Tetapan masa: Min: 8±3sec Maks: 7±2min (boleh laras)
Kawalan cahaya: <10LUX~2000LUX (boleh laras)
Julat pengesanan: 3 x 5m (jejari)
Sudut pengesanan: bujur
Kelajuan gerakan deria: 0.6~1.5m/s
Ketinggian pemasangan: 2.5-4.5m
Suhu kerja: -10°C~+40°C
Penggunaan kuasa: 0.6W

PD-PIR601P-Z:
Sumber kuasa: 100-277VAC 50/60Hz
Semua beban: 1200W Maks. (220-277VAC 50/60Hz)
800W Maks. (100-130VAC 50/60Hz)
Tetapan masa: 10sec -12min (boleh laras)
Kawalan cahaya: <10LUX~2000LUX (boleh laras)
Julat pengesanan: 5 x 5m (jejari)

Sudut pengesanan: bulat
Kelajuan gerakan deria: 0.6~1.5m/s
Ketinggian pemasangan: 2.5-4.5m
Suhu kerja: -10°C~+40°C
Penggunaan kuasa: <0.5W

CATATAN
1. Suhu ambien bagi jarak pengesanan ialah 22-24 ℃, dan jarak pengesanan berkurangan apabila suhu meningkat;
2. Ketinggian pemasangan berbeza, jejari jarak pengesanan berbeza. Produk ini disyorkan untuk dipasang pada ketinggian 2.5-4.5 meter dan anda boleh cuba menaikkannya kepada 6 meter dalam keadaan istimewa;
3. 601B-Z dan 601P-Z ialah kawalan sistem digital, dengan ruang tambahan untuk penambahbaikan. Sensitiviti boleh dinaik taraf mengikut keperluan pelanggan; pelabuhan kawalan bersama dan port P boleh ditambah; masa kelewatan boleh dinaik taraf mengikut keperluan.

Cara penetapan: potensiometer

Ia mungkin mengambil masa untuk melaraskan nilai sebelum ia memenuhi keperluan anda.

(1) Tetapan kawalan cahaya

Nilai pencahayaan yang berfungsi boleh dilaraskan dalam julat <10-2000LUX.
Minimum apabila pusingan lawan jam berputar ke hujung dan maksimum apabila pusingan mengikut arah jam berputar ke hujung.

(2) Penetapan masa

Minimum apabila lawan arah jam berputar ke hujung dan maksimum apabila mengikut arah jam berputar ke hujung.

PD-PIR601B:Min: 8±3sec Maks: 7±2minit (boleh laras)           PD-PIR601B-Z: Min: 8±3sec Maks: 7±2minit (boleh laras)
PD-PIR601P-Z: 10sec-12min (boleh laras)

Nota: Selepas lampu dimatikan, ia perlu menunggu selama hampir 4 saat sebelum ia dapat merasakan semula. Lampu hanya akan menyala apabila isyarat dikesan selepas masa ini berlalu.

Penggunaan pelarasan kelewatan yang betul: Ia digunakan untuk melaraskan masa tunda daripada menyala kepada mematikan lampu secara automatik selepas penderia mengesan pergerakan manusia. Pengguna boleh menyesuaikan mengikut keperluan sebenar. Memandangkan produk penderia inframerah mempunyai fungsi penderiaan berterusan, ringkasnya, sistem akan menetapkan masa semula pada bila-bila masa penderia merasakan sebelum masa tunda berakhir. Selagi orang bergerak dalam julat pengesanan, lampu tidak akan padam. Oleh itu, adalah disyorkan agar pengguna cuba melaraskan masa tunda sekecil mungkin untuk menjimatkan tenaga.

Maklumat penderia

Sambungan -rajah wayar

Mengikut gambarajah pendawaian yang disediakan semasa pemasangan.
Fungsi R/S-end: Cetuskan fungsi induksi secara manual.
L - wayar hidup;
N – Kawat neutral;
L’ – Muatkan wayar;
Sambungkan L dan N dengan kuasa;
Sambungkan L` dan N dengan beban.
R/S: Pencetus, disambungkan ke L

PD-PIR601P-Z (tuan) + PD-PIR601B (hamba)

Pemasangan

Matikan kuasa.
Masukkan tiub berulir ke dalam kord kuasa dan kord kawalan.
Sambungkan bekalan kuasa dan beban ke sensor mengikut gambar rajah pendawaian.

Nota

Juruelektrik atau manusia berpengalaman boleh memasangnya.
Objek pergolakan tidak boleh dianggap sebagai muka asas pemasangan.
Di hadapan tetingkap pengesanan hendaklah tiada objek yang menghalang atau mengganggu pengesanan.
Elakkan memasangnya berhampiran zon perubahan suhu udara contohnya: penyaman udara, pemanasan pusat, dsb.
Tolong jangan buka sarung untuk keselamatan anda jika anda menemui halangan selepas pemasangan.

1、Dipasang pada objek goyang akan membawa kepada tindak balas ralat.
2、Tirai goncang yang ditiup angin akan membawa kepada tindak balas ralat. Sila pilih tempat yang sesuai untuk dipasang.
3、Dipasang di tempat lalu lintas sibuk akan membawa kepada tindak balas ralat.
4、Percikan api yang dihasilkan oleh beberapa peralatan berdekatan akan membawa kepada tindak balas ralat.

● Sila sahkan dengan pemasangan profesional.
● Untuk tujuan keselamatan, sila putuskan kuasa sebelum pemasangan dan operasi pengalih keluar.
● Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengilang tidak memikul sebarang tanggungjawab.

Manual ini adalah untuk pengaturcaraan kandungan semasa produk ini, terdapat sebarang perubahan dan pengubahsuaian kepada pengilang tanpa notis!
Dilarang sama sekali untuk menyalin kandungan manual arahan untuk sebarang tujuan lain tanpa kebenaran syarikat.
