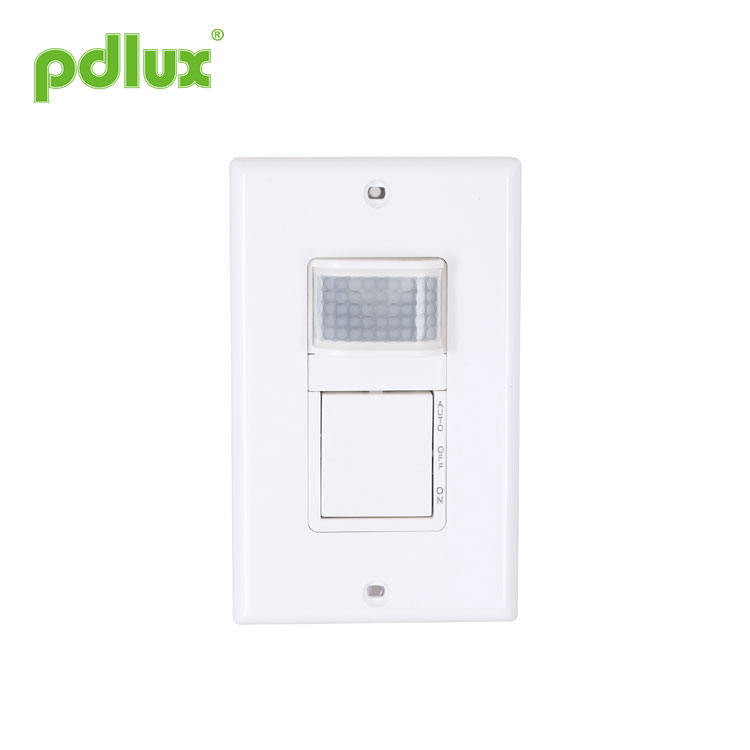

Suis Pintar Penderia Gerakan Inframerah PIR
Selamat datang untuk membeli PIR Infrared Motion Sensor Smart Switch daripada kami. Setiap permintaan daripada pelanggan dijawab dalam masa 24 jam.
Model:PD-PIR123-V3
Hantar Pertanyaan
Suis Pintar Penderia Gerakan Inframerah PIR
Permohonan
Sensor Inframerah Pasif (PIR) Suis Dinding PD-PIR123-V3 digunakan untuk menyediakan kawalan pencahayaan automatik untuk penjimatan tenaga dan kemudahan dalam pelbagai aplikasi komersial, termasuk:
● Pejabat kecil●Bilik persidangan●Ruang rehat●ruang tamu
PD-PIR123-V3 boleh digunakan untuk menukar lampu sen pijar automatik dan mentol lampu penjimatan tenaga.
Unit ini juga mempunyai suis override manual yang boleh digunakan untuk memastikan lampu DIMATIKAN semasa kawasan diduduki, yang mungkin dikehendaki di bilik persidangan dan kawasan lain semasa pembentangan slaid atau filem. Unit ini dipasang sebagai ganti suis dinding satu kutub dan muat dalam kotak dinding standard. Unit memerlukan sambungan tanah.
Operasi
PD-PIR123-V3 menggunakan teknologi pengesanan inframerah pasif (PIR) untuk memantau bilik. Apabila seseorang melepasi atau keluar dari zon penderia, penderia mengesan gerakan dan menghidupkan lampu. Lampu akan kekal HIDUP selagi terdapat penghuni yang bergerak melalui zon sensor.
Pelarasan masa tertunda-OFF menghalang lampu daripada dimatikan apabila ruang telah diduduki. Untuk memastikan lampu DIHIDUPKAN, seseorang mesti melalui zon penderia sekurang-kurangnya sekali semasa selang masa tertunda-MATI yang dipilih. Penunjuk LED berkelip setiap kali unit mengesan aktiviti dalam zon sensor.
Apabila ruang yang dipantau oleh sensor tidak berpenghuni untuk tempoh masa yang dipilih sebagai selang tertunda-OFF, unit akan mematikan lampu.
Kawalan override manual butang tekan:
Untuk kawalan manual, PD-PIR123-V3 mempunyai suis butang tekan yang mudah. Tekan butang tekan untuk "HIDUP", sensor akan menghidupkan lampu. Tekan butang tekan untuk "OFF", penderia akan menutup lampu OFF dan memastikannya OFF walaupun jika bilik diduduki. Ciri ini amat berguna untuk persembahan slaid atau filem. Imbasan lampu dihidupkan semula dengan hanya menekan butang untuk "HIDUP". Tekan butang tekan untuk "AUTO", unit kemudian akan kembali ke operasi normal. Apabila seseorang melepasi atau keluar dari zon penderia, penderia mengesan gerakan dan menghidupkan lampu.
Mod kereta:
Dalam mod ini, unit akan menghidupkan lampu secara automatik apabila gerakan dikesan. Lampu akan kekal HIDUP selagi unit mengesan aktiviti dalam zon penderia. Unit akan menutup lampu secara automatik selepas ruang kosong dan masa tertunda-OFF tamat. Lampu juga boleh dimatikan secara manual pada bila-bila masa dengan menekan butang tekan ke "OFF". Mod ini dikehendaki untuk penjimatan tenaga.
Pilihan pelarasan yang dipertingkatkan
PD-PIR123-V3 akan memberikan prestasi optimum dalam pelbagai jenis aplikasi komersial. Terdapat pelarasan pilihan untuk keupayaan mengatasi cahaya ambien dan masa tertunda-MATI. Pelarasan ini akan menyesuaikan prestasi untuk memenuhi keperluan pemasangan tertentu. Untuk mengelakkan gangguan, semua pelarasan hanya boleh diakses dengan menanggalkan penutup panel kawalan. Pemutar skru kepala rata kecil boleh digunakan untuk melaraskan tombol kawalan. Kawalan dilabelkan seperti berikut:
Masa:
Masa tertunda-OFF dipratetap pada 8±2saat. Pilihan tetapan masa tertunda-MATI tersedia: 8±2 saat hingga 20±3minit.
Cahaya:
Untuk memaksimumkan penjimatan tenaga dalam sesetengah pemasangan, ciri penggantian cahaya ambien akan menghalang penderia daripada menghidupkan lampu apabila terdapat cahaya matahari semula jadi yang mencukupi, tanpa mengira penghunian. Pelarasan ini perlu dibuat apabila cahaya ambien berada pada tahap yang tidak memerlukan cahaya buatan.
PD-PIR123-V3 adalah pratetap kilang tanpa sebarang penggantian cahaya ambien berkuat kuasa. Ini bermakna unit akan menghidupkan lampu apabila ia mengesan penghunian, tanpa mengira jumlah cahaya matahari semula jadi yang hadir.
Spesifikasi
Peranti yang disenaraikan di sini hendaklah Penderia Inframerah Pasif (PIR) Suis Dinding Gred Spesifikasi Komersial Lexing, yang mampu mengesan pelepasan inframerah daripada kehadiran manusia dan bertindak balas dengan menghidupkan beban pijar. Jika unit ini tidak mengesan pergerakan selepas tempoh masa sekarang, ia akan bertindak balas dengan mematikan beban yang ditetapkan.
Penderia Inframerah Pasif Suis Dinding (PIR) hendaklah dilengkapi dengan butang tekan untuk menyediakan pensuisan hidup/mati/automatik secara manual. Penderia Inframerah Pasif (PIR) Suis Dinding PD-PIR123-V3 hendaklah menampilkan masa tertunda-OFF boleh laras dan keupayaan mengatasi cahaya ambien.
Ciri-ciri dan manfaat
Reka bentuk baharu berprofil rendah menghilangkan rupa "peranti pengimbasan" yang menonjol.
Bidang pandang 180° menyediakan kira-kira 90 meter persegi liputan yang sesuai untuk pejabat kecil, bilik persidangan, bilik kelas, ruang istirahat dan pelbagai kawasan komersial.
Butang tekan yang mudah menyediakan pensuisan lampu ON/OFF/AUTO manual pada bila-bila masa.
Pelarasan manual pilihan untuk tetapan masa tertunda-OFF 8±2 saat hingga 20±3 minit. Membenarkan pelarasan tersuai untuk memaksimumkan penjimatan tenaga.
Lampu ambien boleh laras Override berjulat daripada kira-kira 2 lilin kaki (2lux) hingga 1000 lilin kaki (1000lux) untuk menghalang lampu daripada dihidupkan secara automatik semasa tempoh cahaya semula jadi yang mencukupi, meningkatkan penjimatan tenaga.
Lampu penunjuk LED berkelip apabila sensor mengesan gerakan untuk mengesahkan pengesanan aktif.
Satu unit boleh digunakan untuk lampu 120V atau 277V.
Muat dalam kotak dinding standard dan menggantikan suis dinding kutub tunggal.
Waranti Lima Tahun Terhad.
Gambar rajah dimensi
Pemasangan
PD-PIR123-V3 boleh menggantikan suis dinding satu kutub yang dipasang dalam kotak dinding standard. Unit mesti dibumikan dengan betul untuk beroperasi. Ia harus diletakkan sekurang-kurangnya 4 kaki dari daftar HVAC. Ambil perhatian bahawa apabila unit dihidupkan, ia akan mengambil masa kira-kira satu minit untuk memulakan operasi biasa.
Awas: Gunakan dengan wayar tembaga sahaja!
Spesifikasi fizikal
Julat suhu kerja:-10°C hingga 40°C
Julat suhu penyimpanan: -10°C hingga 85°C
Kelembapan kerja: 20% hingga 90% tidak terkondensasi
Keperluan elektrik
Sumber kuasa: 120-277V/AC
Kekerapan kuasa: 50/60Hz
Penetapan wayar: Talian— Coklat
Muatkan—Merah
Alam Semulajadi—Biru
Beban berkadar: 500W Max.tungsten
CFL : 3.3A @ 120V / 1.5A@277V
Beberapa masalah dan cara diselesaikan
1, beban tidak berfungsi:
a: Sila semak sama ada sambungan-pendawaian kuasa dan beban adalah betul;
b: Sila semak sama ada beban adalah baik;
c: Sila semak sama ada set lampu kerja sepadan dengan kawalan cahaya.
2、Sensitiviti adalah lemah:
a: Sila semak sama ada terdapat penghalang di hadapan tetingkap pengesanan untuk menerima isyarat;
b: Sila semak sama ada suhu ambien terlalu tinggi;
c: Sila semak sama ada sumber isyarat aruhan berada dalam medan pengesanan;
d: Sila semak sama ada ketinggian pemasangan sepadan dengan ketinggian yang ditunjukkan dalam arahan;
e: Sila semak sama ada orientasi bergerak adalah betul.
3、Penderia tidak boleh mematikan beban secara automatik:
a: Sila semak sama ada terdapat isyarat berterusan dalam medan pengesanan;
b: Sila semak sama ada tetapan masa adalah yang paling lama;
c: Sila semak sama ada kuasa sepadan dengan arahan;
● Sila sahkan dengan pemasangan profesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.
Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Apabila mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
Arahan Penderia Gerakan Inframerah PD-PIR123-V3
Permohonan
Sensor Inframerah Pasif (PIR) Suis Dinding PD-PIR123-V3 digunakan untuk menyediakan kawalan pencahayaan automatik untuk penjimatan tenaga dan kemudahan dalam pelbagai aplikasi komersial, termasuk:
● Pejabat kecil●Bilik persidangan●Ruang rehat●ruang tamu
PD-PIR123-V3 boleh digunakan untuk menukar lampu sen pijar automatik dan mentol lampu penjimatan tenaga.
Unit ini juga mempunyai suis override manual yang boleh digunakan untuk memastikan lampu DIMATIKAN semasa kawasan diduduki, yang mungkin dikehendaki di bilik persidangan dan kawasan lain semasa pembentangan slaid atau filem. Unit ini dipasang sebagai ganti suis dinding satu kutub dan muat dalam kotak dinding standard. Unit memerlukan sambungan tanah.
Operasi
PD-PIR123-V3 menggunakan teknologi pengesanan inframerah pasif (PIR) untuk memantau bilik. Apabila seseorang melepasi atau keluar dari zon penderia, penderia mengesan gerakan dan menghidupkan lampu. Lampu akan kekal HIDUP selagi terdapat penghuni yang bergerak melalui zon sensor.
Pelarasan masa tertunda-OFF menghalang lampu daripada dimatikan apabila ruang telah diduduki. Untuk memastikan lampu DIHIDUPKAN, seseorang mesti melalui zon penderia sekurang-kurangnya sekali semasa selang masa tertunda-MATI yang dipilih. Penunjuk LED berkelip setiap kali unit mengesan aktiviti dalam zon sensor.
Apabila ruang yang dipantau oleh sensor tidak berpenghuni untuk tempoh masa yang dipilih sebagai selang tertunda-OFF, unit akan mematikan lampu.
Kawalan override manual butang tekan:
Untuk kawalan manual, PD-PIR123-V3 mempunyai suis butang tekan yang mudah. Tekan butang tekan untuk "HIDUP", sensor akan menghidupkan lampu. Tekan butang tekan untuk "OFF", penderia akan menutup lampu OFF dan memastikannya OFF walaupun jika bilik diduduki. Ciri ini amat berguna untuk persembahan slaid atau filem. Imbasan lampu dihidupkan semula dengan hanya menekan butang untuk "HIDUP". Tekan butang tekan untuk "AUTO", unit kemudian akan kembali ke operasi normal. Apabila seseorang melepasi atau keluar dari zon penderia, penderia mengesan gerakan dan menghidupkan lampu.
Mod kereta:
Dalam mod ini, unit akan menghidupkan lampu secara automatik apabila gerakan dikesan. Lampu akan kekal HIDUP selagi unit mengesan aktiviti dalam zon penderia. Unit akan menutup lampu secara automatik selepas ruang kosong dan masa tertunda-OFF tamat. Lampu juga boleh dimatikan secara manual pada bila-bila masa dengan menekan butang tekan ke "OFF". Mod ini dikehendaki untuk penjimatan tenaga.
|
Medan pandangan PD-PIR123-V3 menyediakan medan pandangan 180° dengan kawasan liputan maksimum kira-kira 90 meter persegi. Jarak penderiaan maksimum di hadapan penderia ialah 8M, dan pada setiap sisi ialah 6M. Zon "gerakan kecil" mengesan pergerakan badan yang agak kecil dan membenarkan lampu kekal HIDUP walaupun seseorang mungkin tidak bergerak secara meluas di sekeliling bilik. Baki medan pandangan ialah zon "gerakan besar", menunjukkan tahap kepekaan yang lebih rendah dan memerlukan pergerakan yang lebih besar. |
 |
Pilihan pelarasan yang dipertingkatkan
PD-PIR123-V3 akan memberikan prestasi optimum dalam pelbagai jenis aplikasi komersial. Terdapat pelarasan pilihan untuk keupayaan mengatasi cahaya ambien dan masa tertunda-MATI. Pelarasan ini akan menyesuaikan prestasi untuk memenuhi keperluan pemasangan tertentu. Untuk mengelakkan gangguan, semua pelarasan hanya boleh diakses dengan menanggalkan penutup panel kawalan. Pemutar skru kepala rata kecil boleh digunakan untuk melaraskan tombol kawalan. Kawalan dilabelkan seperti berikut:
Masa:
Masa tertunda-OFF dipratetap pada 8±2saat. Pilihan tetapan masa tertunda-MATI tersedia: 8±2 saat hingga 20±3minit.
Cahaya:
Untuk memaksimumkan penjimatan tenaga dalam sesetengah pemasangan, ciri penggantian cahaya ambien akan menghalang penderia daripada menghidupkan lampu apabila terdapat cahaya matahari semula jadi yang mencukupi, tanpa mengira penghunian. Pelarasan ini perlu dibuat apabila cahaya ambien berada pada tahap yang tidak memerlukan cahaya buatan.
PD-PIR123-V3 adalah pratetap kilang tanpa sebarang penggantian cahaya ambien berkuat kuasa. Ini bermakna unit akan menghidupkan lampu apabila ia mengesan penghunian, tanpa mengira jumlah cahaya matahari semula jadi yang hadir.
Spesifikasi
Peranti yang disenaraikan di sini hendaklah Penderia Inframerah Pasif (PIR) Suis Dinding Gred Spesifikasi Komersial Lexing, yang mampu mengesan pelepasan inframerah daripada kehadiran manusia dan bertindak balas dengan menghidupkan beban pijar. Jika unit ini tidak mengesan pergerakan selepas tempoh masa sekarang, ia akan bertindak balas dengan mematikan beban yang ditetapkan.
Penderia Inframerah Pasif Suis Dinding (PIR) hendaklah dilengkapi dengan butang tekan untuk menyediakan pensuisan hidup/mati/automatik secara manual. Penderia Inframerah Pasif (PIR) Suis Dinding PD-PIR123-V3 hendaklah menampilkan masa tertunda-OFF boleh laras dan keupayaan mengatasi cahaya ambien.
Ciri-ciri dan manfaat
Reka bentuk baharu berprofil rendah menghilangkan rupa "peranti pengimbasan" yang menonjol.
Bidang pandang 180° menyediakan kira-kira 90 meter persegi liputan yang sesuai untuk pejabat kecil, bilik persidangan, bilik kelas, ruang istirahat dan pelbagai kawasan komersial.
Butang tekan yang mudah menyediakan pensuisan lampu ON/OFF/AUTO manual pada bila-bila masa.
Pelarasan manual pilihan untuk tetapan masa tertunda-OFF 8±2 saat hingga 20±3 minit. Membenarkan pelarasan tersuai untuk memaksimumkan penjimatan tenaga.
Lampu ambien boleh laras Override berjulat daripada kira-kira 2 lilin kaki (2lux) hingga 1000 lilin kaki (1000lux) untuk menghalang lampu daripada dihidupkan secara automatik semasa tempoh cahaya semula jadi yang mencukupi, meningkatkan penjimatan tenaga.
Lampu penunjuk LED berkelip apabila sensor mengesan gerakan untuk mengesahkan pengesanan aktif.
Satu unit boleh digunakan untuk lampu 120V atau 277V.
Muat dalam kotak dinding standard dan menggantikan suis dinding kutub tunggal.
Waranti Lima Tahun Terhad.
Gambar rajah dimensi
Pemasangan
PD-PIR123-V3 boleh menggantikan suis dinding satu kutub yang dipasang dalam kotak dinding standard. Unit mesti dibumikan dengan betul untuk beroperasi. Ia harus diletakkan sekurang-kurangnya 4 kaki dari daftar HVAC. Ambil perhatian bahawa apabila unit dihidupkan, ia akan mengambil masa kira-kira satu minit untuk memulakan operasi biasa.
Awas: Gunakan dengan wayar tembaga sahaja!
Spesifikasi fizikal
Julat suhu kerja:-10°C hingga 40°C
Julat suhu penyimpanan: -10°C hingga 85°C
Kelembapan kerja: 20% hingga 90% tidak terkondensasi
Keperluan elektrik
Sumber kuasa: 120-277V/AC
Kekerapan kuasa: 50/60Hz
Penetapan wayar: Talian— Coklat
Muatkan—Merah
Alam Semulajadi—Biru
Beban berkadar: 500W Max.tungsten
CFL : 3.3A @ 120V / 1.5A@277V
Beberapa masalah dan cara diselesaikan
1, beban tidak berfungsi:
a: Sila semak sama ada sambungan-pendawaian kuasa dan beban adalah betul;
b: Sila semak sama ada beban adalah baik;
c: Sila semak sama ada set lampu kerja sepadan dengan kawalan cahaya.
2、Sensitiviti adalah lemah:
a: Sila semak sama ada terdapat penghalang di hadapan tetingkap pengesanan untuk menerima isyarat;
b: Sila semak sama ada suhu ambien terlalu tinggi;
c: Sila semak sama ada sumber isyarat aruhan berada dalam medan pengesanan;
d: Sila semak sama ada ketinggian pemasangan sepadan dengan ketinggian yang ditunjukkan dalam arahan;
e: Sila semak sama ada orientasi bergerak adalah betul.
3、Penderia tidak boleh mematikan beban secara automatik:
a: Sila semak sama ada terdapat isyarat berterusan dalam medan pengesanan;
b: Sila semak sama ada tetapan masa adalah yang paling lama;
c: Sila semak sama ada kuasa sepadan dengan arahan;
● Sila sahkan dengan pemasangan profesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.
Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Apabila mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
