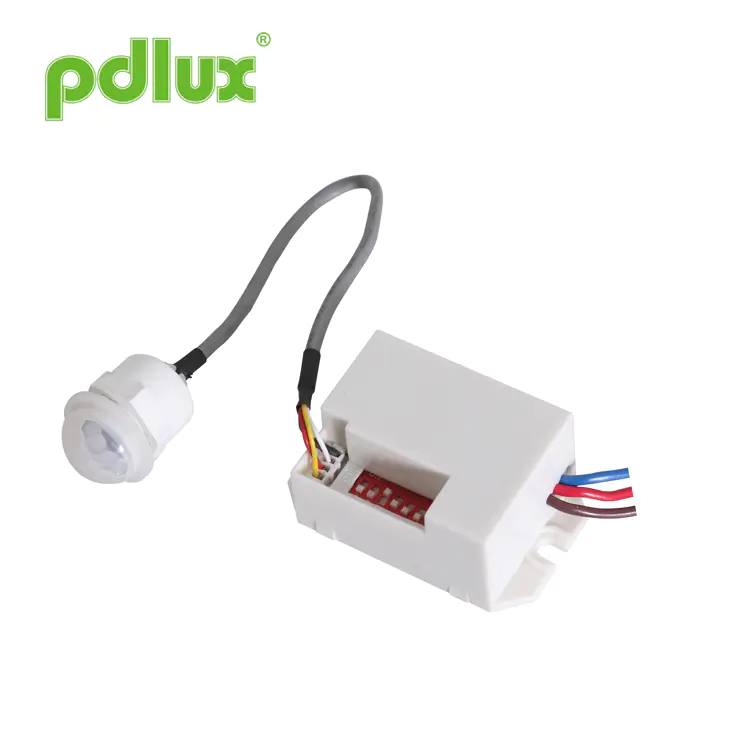

PIR Motion Sensor Smart Detector 220-240V/100-130V AC



Spesifikasi

Sumber kuasa	220-240VAC, 50/60Hz 100-130VAC, 50/60Hz	Tetapan masa	5s 、 30s 、 1min 、 3 min 、 5 min 、 8 min (boleh laras)
Beban yang diberi nilai	800W max.tungsten (220-240VAC) 200W max.fluorescent & LED (220-240VAC) 400W max.tungsten (100-130VAC) 100w max.fluorescent & LED (100-130VAC)	Kawalan cahaya	<10LUX ~ 2000LUX (laras)
Julat pengesanan	8m (22 ° C) (laras)	Sudut pengesanan	100 °
Suhu kerja	-10 ~+40 ° C.	Kelembapan bekerja	≤93%RH

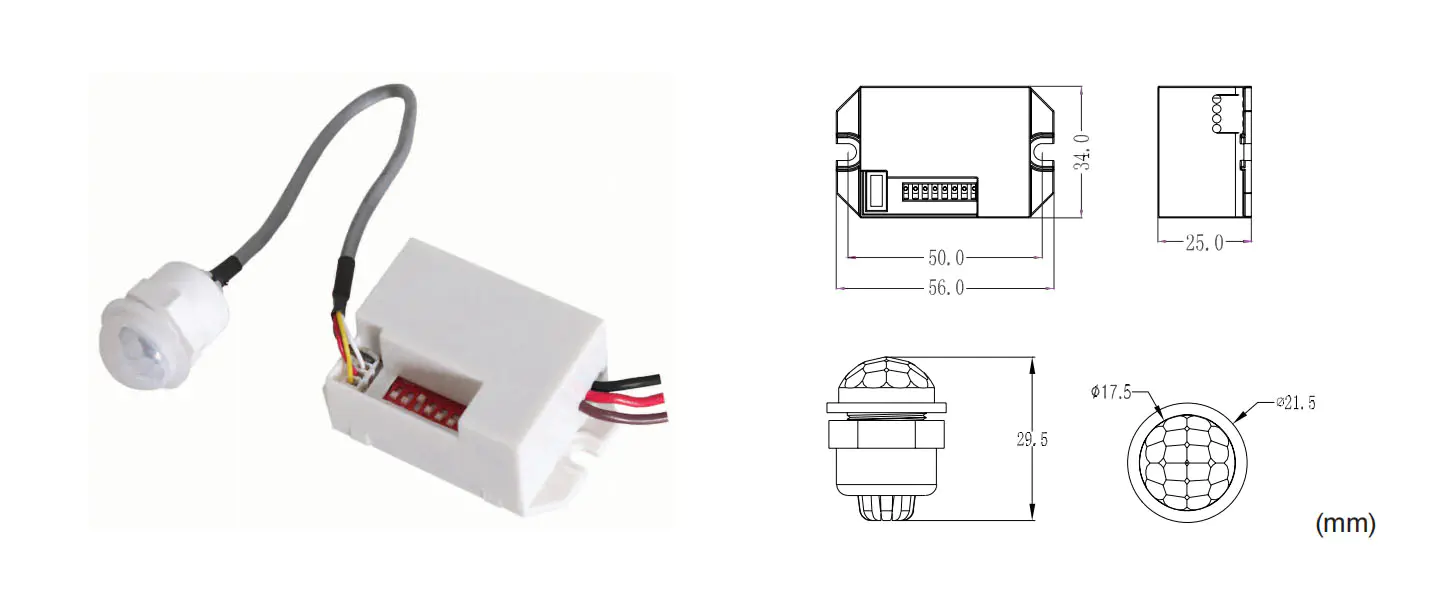

Nama setiap bahagian

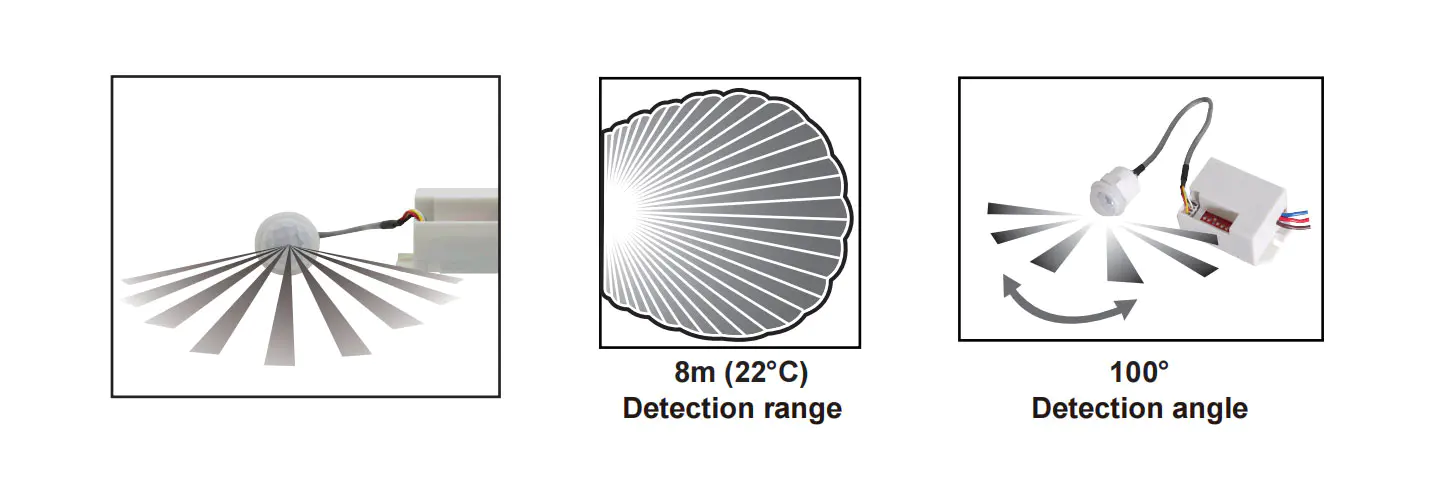

Maklumat sensor

Fungsi

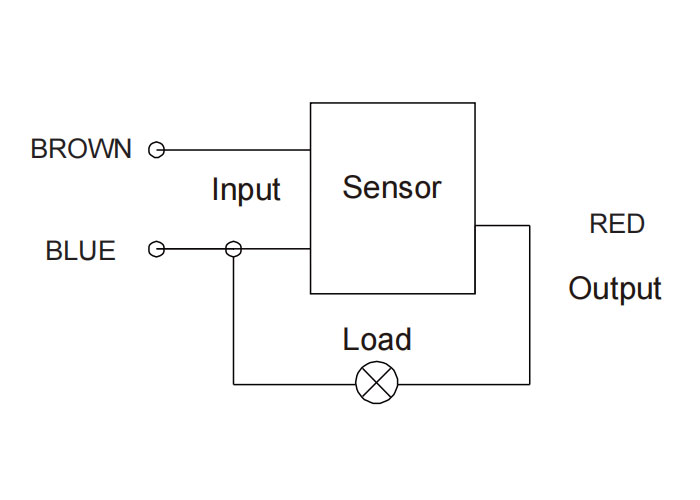

Gambar rajah wayar sambungan

Tetapan suis DIP

Perhatian: Apabila menggunakan produk ini, sila sesuaikan kepekaan ke kedudukan yang sesuai yang anda perlukan, jangan sesuaikan kepekaan ke maksimum, untuk mengelakkan produk tidak berfungsi biasanya disebabkan oleh gerakan yang salah. Kerana kepekaan terlalu tinggi dengan mudah mengesan yang salah Gerakan oleh angin meniup daun & langsir, haiwan kecil, dan gerakan yang salah dengan campur tangan grid kuasa & peralatan elektrik. Semua yang memimpin produk tidak berfungsi secara normal!
Apabila produk tidak berfungsi secara normal, sila cuba menurunkan kepekaan dengan sewajarnya, dan kemudian mengujinya.

Ujian

· Slaid dip 5 "ke kedudukan dan lain -lain adalah pada kedudukan asal;
· Hidupkan kuasa, selepas beban dimatikan, sensor memasuki keadaan kerja yang stabil;
· Sentiasa sekali, beban menghidupkan, dan selepas 5s ia dimatikan secara automatik;
· Jika slaid dip () pada kedudukan, mengujinya pada siang hari, rasa, beban tidak akan dihidupkan, tutup perintang pemekaan dengan objek legap, rasa sekali lagi, beban akan dihidupkan, dan selepas 5s ia berpaling Mati automatik.

Untuk majlis -majlis

Ia boleh dipasang di dalaman, koridor dan pembinaan awam.
Dipasang di dalam peranti dengan bahan bukan logam.
Contohnya, tambah sensor, dari satu pencahayaan normal ke lampu sensor automatik.


Prinsip operasi kawalan cahaya


Prinsip operasi tetapan masa


Perhatikan pemasangan

Perhatian

· Personel pemasangan mestilah juruelektrik atau dengan pengalaman korelasi;
· Pastikan anda tidak memasang unit di tempat di mana matahari bersinar, semasa dan suhu berubah dengan jelas, contohnya penghawa dingin, hangat udara;
· Jangan pilih objek sway sebagai pemasangan asas;
· Di hadapan pelbagai akal tidak ada halangan atau objek bergerak untuk mempengaruhi pengesannya.

Catatan

1. Simpan muka sensor ke kawasan di mana manusia biasanya bergerak.
2. Simpan muka sensor ke kedudukan cahaya ambien untuk mendapatkan tetapan pencahayaan yang lebih tepat.
3. Jika mengesan isyarat sekali lagi dalam tetapan masa, tetapan masa akan lebih berbohong.

Beberapa masalah dan cara yang diselesaikan

1. Beban tidak berfungsi:
A: Sila periksa sama ada penyambung kuasa dan beban adalah betul;
B: Sila periksa sama ada beban itu baik;
C: Sila periksa sama ada set lampu kerja sesuai dengan kawalan cahaya.
2. Sensitiviti adalah miskin:
A: Sila periksa sama ada terdapat penghalang di hadapan tetingkap pengesanan untuk memberi kesan untuk menerima isyarat;
B: Sila periksa sama ada suhu ambien terlalu tinggi;
C: Sila periksa sama ada sumber isyarat induksi berada dalam bidang pengesanan;
D: Sila periksa sama ada ketinggian pemasangan sepadan dengan ketinggian yang ditunjukkan dalam arahan;
E: Sila periksa sama ada orientasi bergerak betul.
3. Sensor tidak dapat mematikan beban secara automatik:
A: Sila periksa sama ada terdapat isyarat berterusan dalam medan pengesanan;
B: Sila periksa sama ada tetapan masa adalah yang paling lama;
C: Sila periksa sama ada kuasa sesuai dengan arahan;
D: Sila periksa sama ada suhu berhampiran perubahan sensor jelas, seperti keadaan udara atau pemanasan pusat dan lain -lain.

● Apabila digunakan dalam persekitaran yang berbeza, sila jangan menyesuaikan kepekaan ke yang tertinggi.
Kerana itu dapat dengan mudah menyebabkan kerosakan.
● Sila sahkan dengan pemasangan prefessional.
● Sila potong bekalan kuasa sebelum pemasangan dan operasi penyingkiran.
● Pastikan anda telah memotong kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.
Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, bagaimanapun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Apabila mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan kuota keselamatan yang diterima pakai untuk mengelakkan sebarang masalah.
Arahan ini, tanpa izin kita, tidak boleh disalin untuk sebarang tujuan lain.
