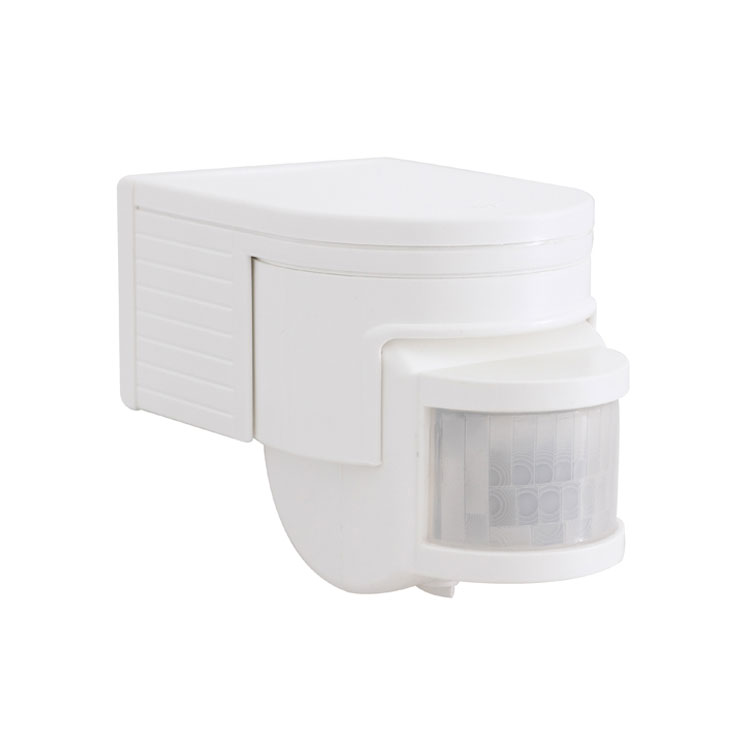

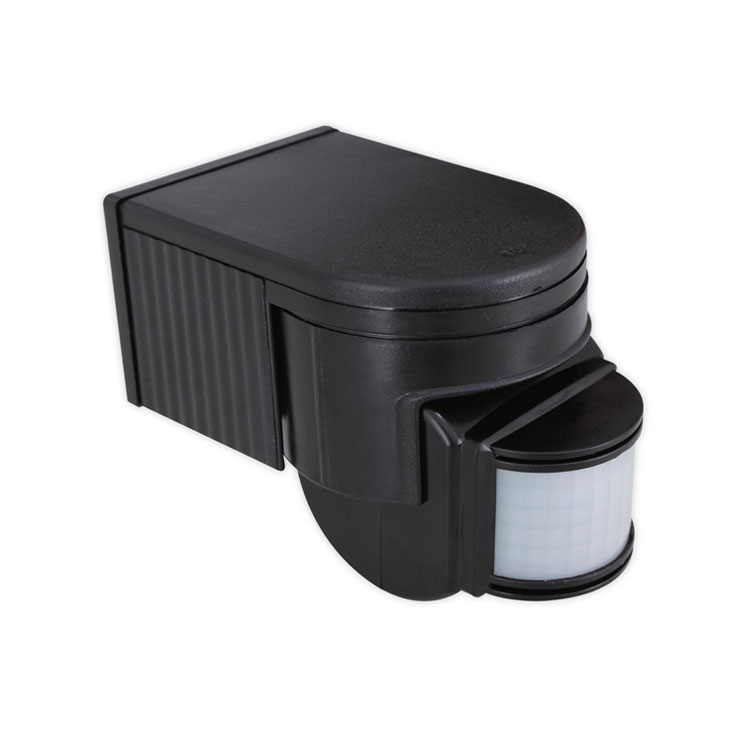

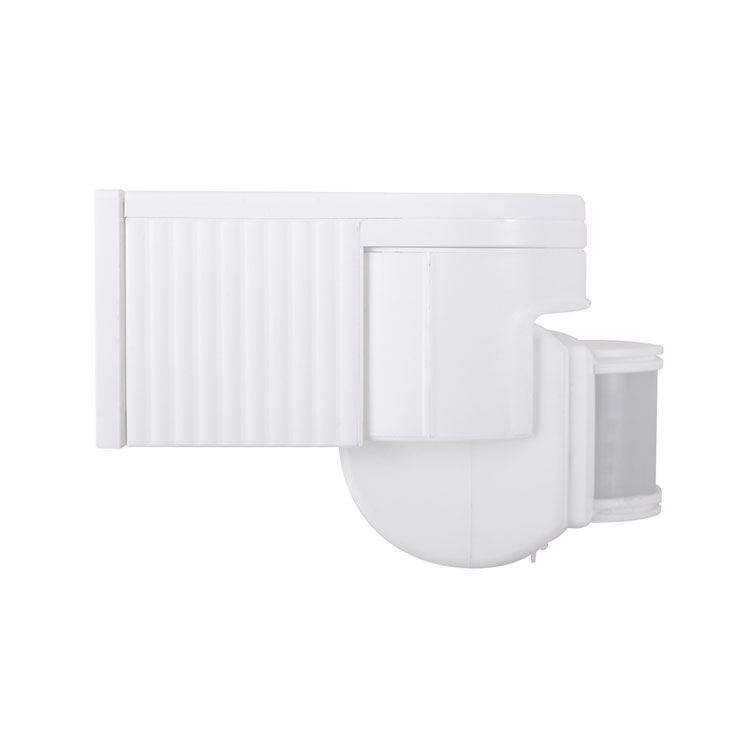

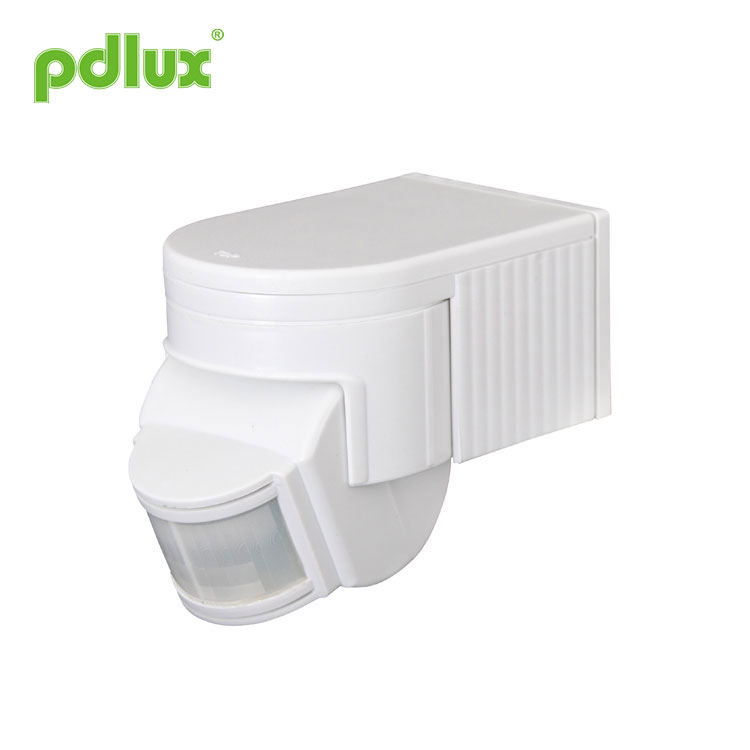

Model:PD-PIR125B

Hantar Pertanyaan

Arahan PD-PIR125B Sensor Inframerah

INFORMASI PRODUK
Penderia PIR ialah suis penjimatan-tenaga baharu; ia menggunakan pengesan sensitiviti yang baik, litar bersepadu dan SMT. Ia mengumpulkan fungsi automatisme, kemudahan, keselamatan, penjimatan tenaga dan kepraktisan. Medan pengesanan luas terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan. Ia berfungsi dengan menerima sinar inframerah gerakan manusia. Apabila seseorang memasuki medan pengesanan, ia boleh memulakan beban sekaligus dan mengenal pasti secara automatik siang dan malam; Pemasangannya sangat mudah dan penggunaannya sangat luas. Ia mempunyai fungsi petunjuk kuasa dan petunjuk pengesanan.

SPESIFIKASI
Sumber kuasa: 100-130V/AC
220-240V/AC
Kekerapan kuasa: 50/60Hz
Muatan berkadar:
800W Maks.tungsten(100-130V/AC)
200W Maks.pendarfluor(100-130V/AC)
1200W Max.tungsten(220-240V/AC)
300W Maks.pendarfluor(220-240V/AC)

Tetapan masa: min: 8sec±3sec max:7min±2min(boleh laras)
Kawalan cahaya: <3LUX~2000LUX(boleh laras)
Julat pengesanan: 12m Maks(<24°C)
Sudut pengesanan: 180° 140°
Ketinggian pemasangan: >1.8m~3.5m
Suhu kerja: -10°C~40°C
Kelembapan kerja: <93%RH
Penggunaan kuasa: 0.45W (statik 0.1W)
Kelajuan gerakan pengesanan: 0.6~1.5m/s

MAKLUMAT SENSOR

FUNGSI
Medan pengesanan: medan pengesanan (lihat rajah berikut) terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan, Ia boleh dipilih mengikut keinginan pengguna. orientasi bergerak mempunyai hubungan yang baik dengan sensitiviti;

Boleh mengenal pasti siang dan malam: Pengguna boleh melaraskan kawalan cahaya kerja. Ia boleh berfungsi pada waktu siang dan malam apabila ia dilaraskan pada kedudukan "matahari" (maks). Ia boleh berfungsi dalam kawalan cahaya kurang daripada 3LUX apabila ia dilaraskan pada kedudukan "bulan" (min). Bagi corak pelarasan, sila rujuk corak ujian;
Petunjuk kuasa dan pengesanan: Lampu penunjuk boleh berkelip satu kali setiap 4 saat selepas menghidupkan kuasa. Ia boleh berkelip 2 kali setiap 1 saat selepas ia menerima isyarat. Pada masa yang sama, ia boleh menunjukkan keadaan normal sensor untuk pengesanan dan kuasa;

Tetapan masa ditambah secara berterusan: Apabila ia menerima isyarat aruhan kedua selepas aruhan pertama, ia akan mengira masa sekali lagi pada asas rehat tetapan kali pertama;(Tetapkan masa)

Tetapan masa boleh dilaraskan. Ia boleh ditetapkan mengikut kehendak pengguna. Masa minimum ialah 8sec±3sec. Maksimum ialah 7min±2min;

PEMASANGAN (LIHAT RAJAH BERIKUT)
Matikan kuasa;

Skrukan paku di bahagian bawah. Buka lubang wayar. Wayar kuasa dan wayar beban bosan di bahagian bawah;

Betulkan bahagian bawah pada kedudukan yang dipilih dengan skru kembung;

Sambungkan kuasa dan beban dengan lajur wayar sambungan mengikut rajah lakaran;

Betulkan sensor di bahagian bawah, sila skru paku dan hidupkan kuasa.
Jadi anda boleh mengujinya.

Putar tombol kawalan cahaya mengikut arah jam pada maksimum(matahari), putar tombol masa mengikut arah jam pada minimum;

Apabila anda menghidupkan kuasa, beban tidak berfungsi dan lampu penunjuk berkelip sekali setiap 4 saat. Selepas 5~10sec, beban bekerja dan lampu penunjuk berkelip dua kali setiap 1sec. Di bawah keadaan tiada isyarat aruhan beban harus berhenti bekerja dalam masa 5~30sec, lampu penunjuk harus berkelip masih satu kali setiap 4sec;

Selepas yang pertama keluar, fahamkan semula selepas 5~10sec. Beban harus berfungsi dan indkelajuan denyar ication ialah dua kali setiap 1 saat.

Beban harus berhenti berfungsi dalam masa 5~15sec;

Pusingkan tombol kawalan lampu lawan jam pada tahap minimum. Jika ia dilaraskan dalam kurang daripada 3LUX, beban induktor tidak seharusnya berfungsi selepas beban berhenti berfungsi. Jika anda menutup tetingkap pengesanan dengan objek legap (tuala dll), beban berfungsi .di bawah keadaan isyarat aruhan, beban harus berhenti berfungsi dalam masa 5~15sec;

CATATAN
Juruelektrik atau manusia berpengalaman boleh memasangnya.
Objek pergolakan tidak boleh dianggap sebagai muka asas pemasangan.
Di hadapan tetingkap pengesanan tidak sepatutnya ada objek yang menghalang atau mengganggu pengesanan.
Elakkan memasangnya berhampiran zon perubahan suhu udara contohnya: penyaman udara, pemanasan pusat, dsb.
Untuk keselamatan anda. Tolong jangan buka kes itu jika anda mendapati halangan selepas pemasangan.
Untuk mengelakkan kerosakan produk yang tidak dijangka, sila tambah peranti selamat 6A semasa memasang
sensor inframerah, contohnya, fius, tiub selamat dll.

BEBERAPA MASALAH DAN CARA DISELESAIKAN
Beban tidak berfungsi:
(a) Periksa kuasa dan beban;
(b) Jika beban adalah baik;
(c) Jika kelajuan lampu penunjuk bertambah cepat selepas penderiaan;
(d)Sila semak jika lampu kerja sepadan dengan kawalan cahaya.

Sensitiviti adalah lemah:
(a) Sila semak jika di hadapan tetingkap pengesanan terdapat menghalang kesan itu untuk menerima isyarat;
(b)Sila semak suhu ambien;
(c)Sila semak sama ada sumber isyarat berada dalam medan pengesanan;
(d)Sila semak ketinggian pemasangan;
(e) Jika orientasi bergerak adalah betul.

Penderia tidak boleh menutup beban secara automatik:
(a) Jika terdapat isyarat berterusan dalam medan pengesanan;
(b) Jika tetapan masa ditetapkan kepada yang paling lama;
(c) Jika kuasa sepadan dengan arahan;
(d) Jika suhu udara berubah berhampiran penderia, contohnya keadaan udara atau pemanasan pusat dsb.

● Sila sahkan dengan pemasangan profesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Apabila mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
